Демонтаж нового швидкого зарядного пристрою Apple GaN потужністю 140 Вт

Новий швидкий зарядний пристрій Apple потужністю 140 Вт поставляється з абсолютно новою моделлю A3607. Будучи абсолютно новим аксесуаром для зарядки, розробленим Apple для пристроїв наступного покоління, A3607 викликав широку увагу промисловості до зарядних рішень майбутніх пристроїв Apple.

Оскільки зовнішній вигляд, розмір і параметри в основному такі ж, як у попередньої моделі, чи була скоригована її внутрішня архітектура? Чи були оновлені основні компоненти? Отримавши ці запитання, ChargerLAB негайно провела детальний демонтаж нового швидкого зарядного пристрою Apple A3607 потужністю 140 Вт і тепер розкриє його справжню внутрішню структуру.

Зовнішній вигляд зарядного пристрою Apple 140W Fast Charger

Упаковка має класичний мінімалістичний дизайн із логотипом Apple, назвою продукту та зовнішнім виглядом, надрукованими на лицьовій стороні.

Збоку прикріплена наклейка з параметрами товару.

Збільшене зображення параметрів на наклейці буде представлено пізніше в розділі фізичного відображення продукту.

Зарядний пристрій сумісний із пристроями USB‑C і офіційно рекомендований для використання з 16‑дюймовим MacBook Pro, оснащеним портом MagSafe 3.

Адаптер живлення вітчизняного виробництва, дата випуску 2026 рік і модель A3607.

У комплект входить зарядний пристрій та інструкція користувача.

Зарядний пристрій загорнуто в захисний папір для запобігання подряпин у початковому стані.

Зовнішній вигляд нового швидкого зарядного пристрою Apple потужністю 140 Вт ідентичний попередньої моделі з глянсовим покриттям і заокругленими кутами.

Логотип Apple розташований по центру на передній і задній частині корпусу.

Інформація про параметри зарядного пристрою надрукована на одній стороні корпусу.

Параметри продукту крупним планом

Вхід: 100–240 В ~ 50/60 Гц 2 А

(USB PD) Вихід: 5,2 В 3 А, 9 В 3 А, 15 В 5 А, 20,5 В 5 А, 28 В 5 А

Зарядний пристрій пройшов сертифікацію CCC і KC.

Назва продукту, модель і запобіжні заходи надруковані на іншій стороні корпусу.

Модель нового швидкого зарядного пристрою Apple на 140 Вт – A3607.

Зарядний пристрій оснащений складними стандартними китайськими штифтами з двосторонніми конструкціями з обох сторін.

Штифти мають класичну конструкцію незалежного модуля, їх можна знімати та замінювати.

Збільшене зображення Т-подібної кріпильної основи, яка також може служити проводом заземлення.

Корпус модуля позначено номіналом 250 В~ 2,5 А та Jabil Inc., що вказує на те, що контактний модуль постачається компанією Jabil. Примітно, що металевий затискач для додаткової фіксації додано всередину слота модуля, щоб модуль не розв’язувався легко після тривалого використання.

Крім того, дизайн шпильки відрізняється від старої версії.

Вихідний кінець оснащено одним портом USB‑C із білим пластиковим сердечником.

Розетка порту USB‑C також розроблена окремо.

Виміряна довжина корпусу нового швидкого зарядного пристрою Apple потужністю 140 Вт становить 95,68 мм.

Ширина 74,35 мм.

Товщина 28,51 мм.

Поруч зі старим швидкісним зарядним пристроєм A2452 з нітриду галію потужністю 140 Вт від Apple зовнішній вигляд і розміри нового та старого адаптерів живлення повністю ідентичні.

Інтуїтивно зрозуміле сприйняття розміру зарядного пристрою в руці.

Крім того, виріб важить приблизно 285 г.

Протестовано за допомогою ChargerLAB POWER‑Z KM003C для визначення вихідного протоколу порту USB‑C, він підтримує протоколи заряджання PD3.1 і DCP.

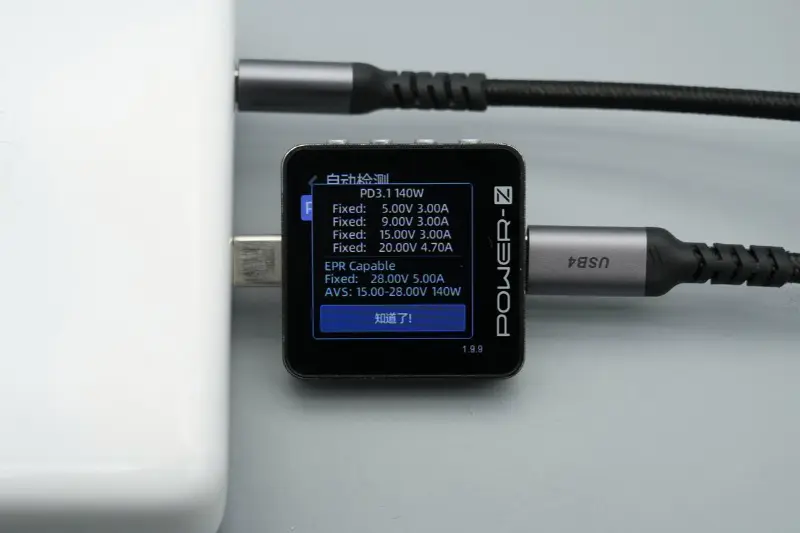

Пакет PDO показує, що порт USB‑C також має п’ять механізмів постійної напруги: 5 В 3 A, 9 В 3 A, 15 В 3 A, 20 В 4,7 A, 28 В 5 A, а також механізм напруги 15–28 В 140 Вт AVS.

Під час заряджання iPhone 17 Pro Max за допомогою нового швидкого зарядного пристрою Apple потужністю 140 Вт виміряна потужність заряджання становить приблизно 36,34 Вт.

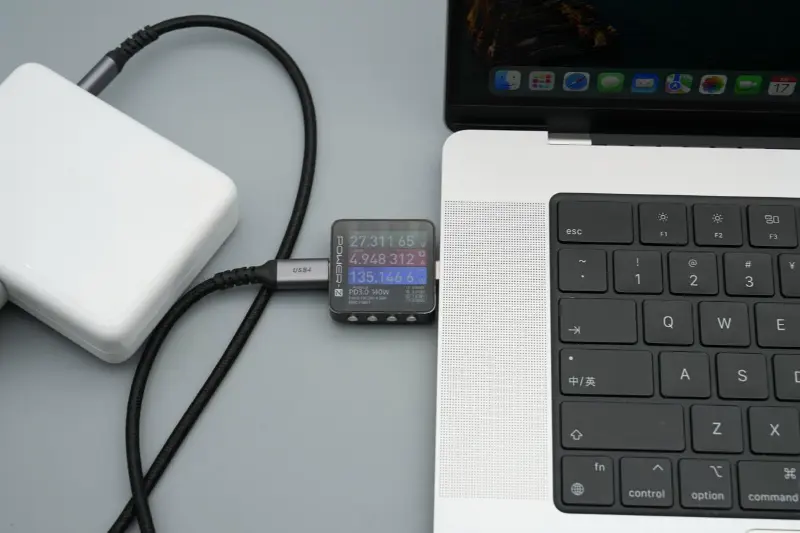

Під час заряджання MacBook Pro виміряна потужність заряджання становить приблизно 135,15 Вт, що дозволяє швидко заряджати 28 В, 5 А, 140 Вт.

Демонтаж швидкого зарядного пристрою Apple 140 Вт

Корпус зарядного пристрою відкривається бічним розрізом.

Корпус дуже товстий для надійного захисту, а краї склеєні для посилення внутрішніх модулів.

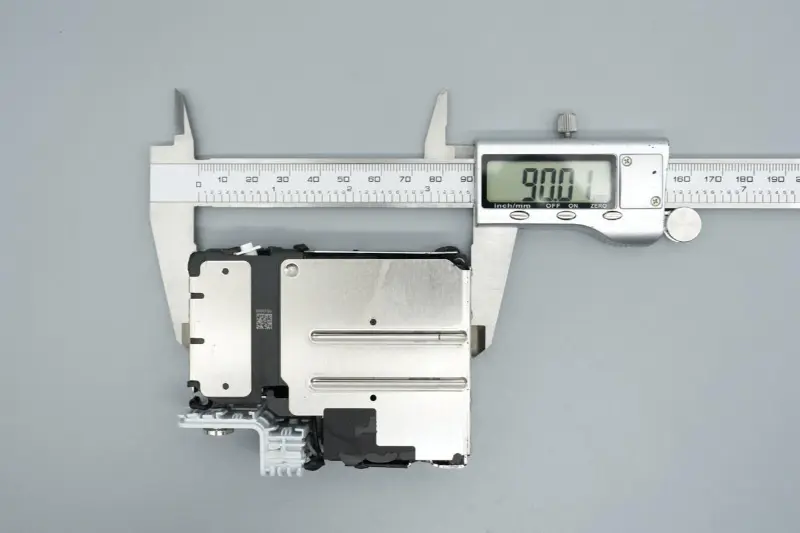

Виміряна довжина внутрішнього модуля становить 90,01 мм.

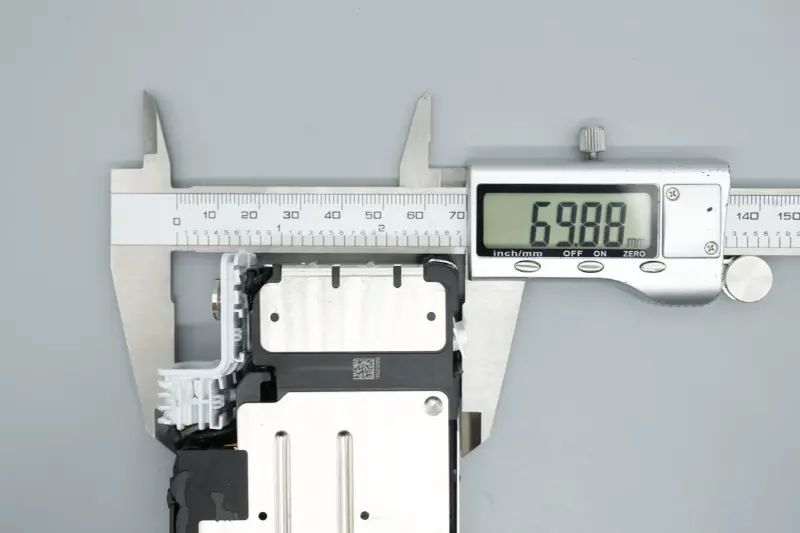

Ширина 69,88 мм.

Товщина 23,52 мм.

Модуль PCBA покритий двома вбудованими металевими оболонками для рівномірного розсіювання тепла.

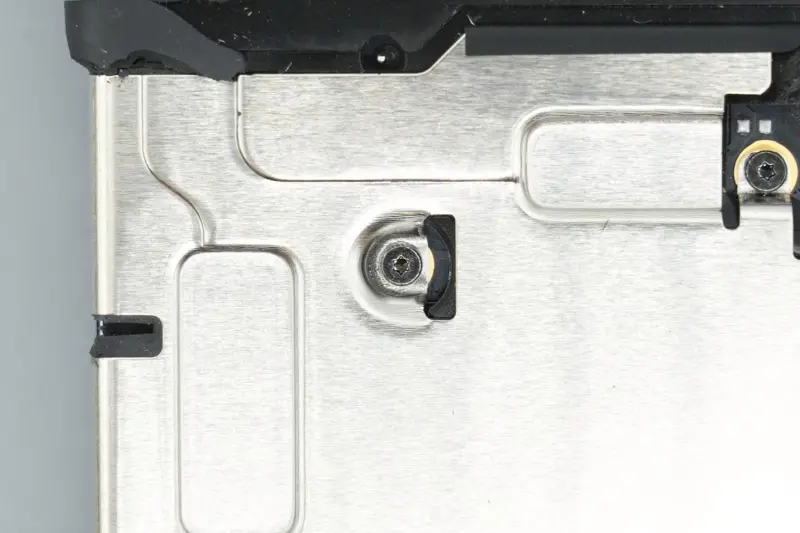

Металеві корпуси кріпляться шурупами.

На деякі ділянки збоку кріпиться ізоляційна стрічка.

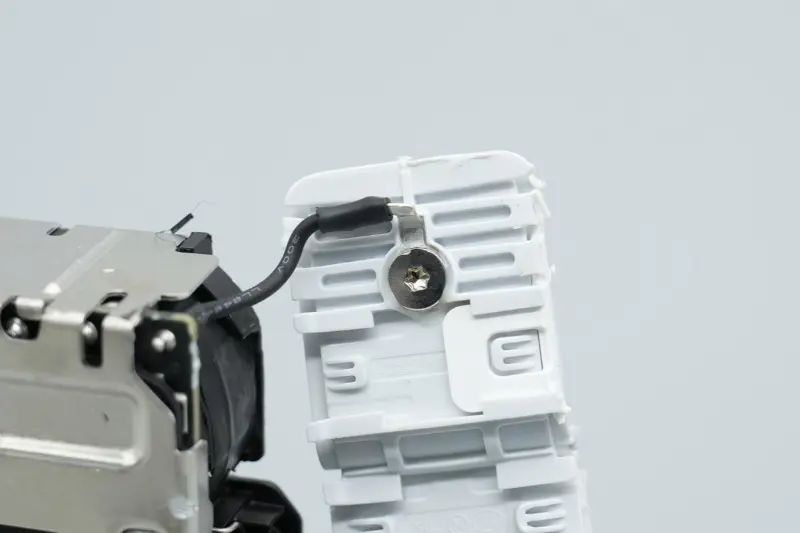

Провід на вхідному кінці підключається до Т-подібної кріпильної основи для заземлення.

Термозбіжна трубка використовується для ізоляції в місцях зварювання клем проводів змінного струму.

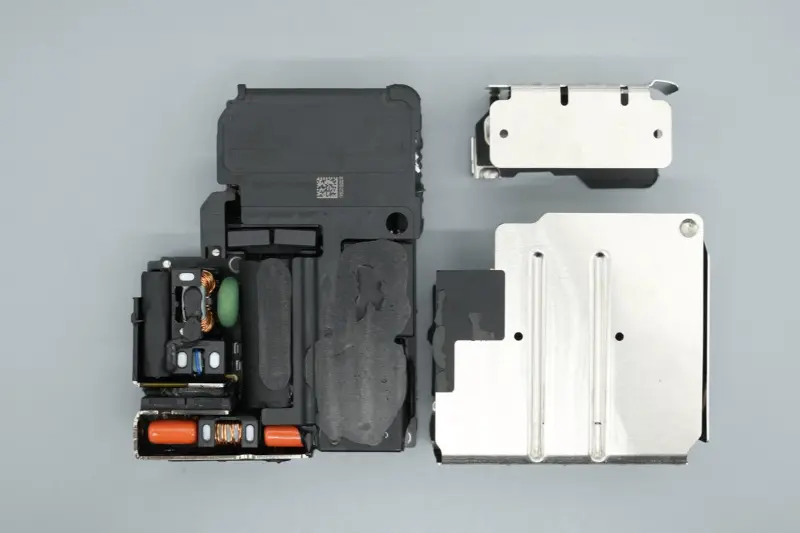

Відкрутіть гвинти, щоб зняти металеві корпуси.

Ізоляційна обробка застосовується до внутрішньої сторони металевої оболонки, що відповідає задній частині материнської плати та інших ділянок.

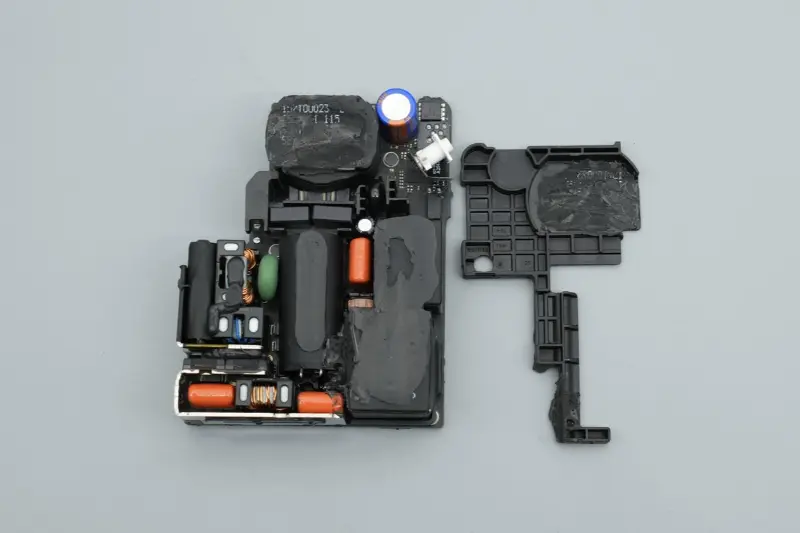

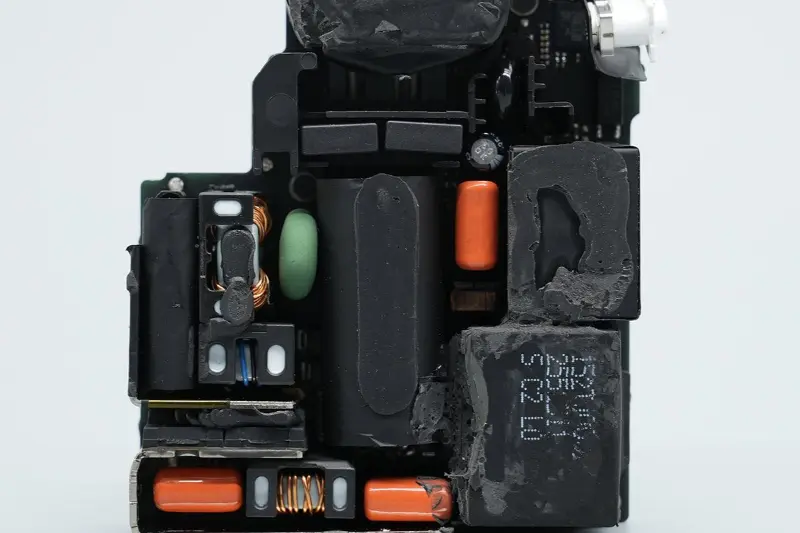

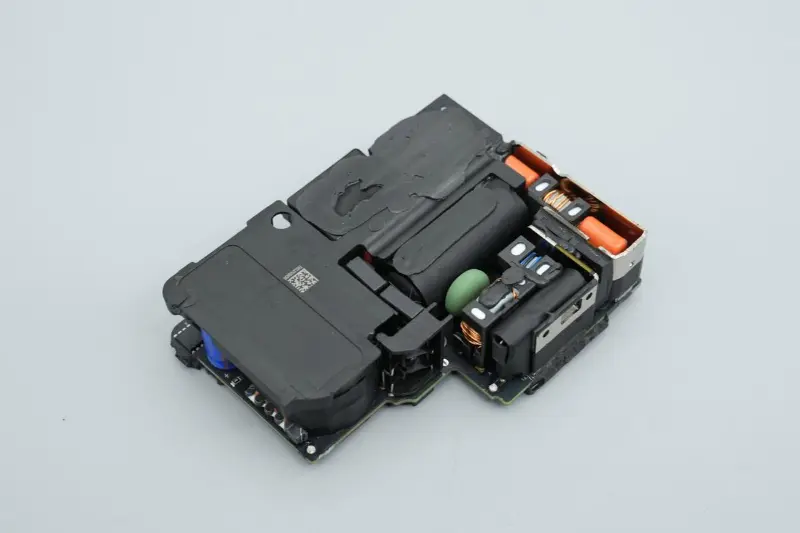

Пластикова кришка покриває область трансформатора модуля, а такі компоненти, як конденсатори та котушки індуктивності, приклеєні.

Зніміть пластикову кришку, а в центральну зону вставте пластикову раму для посилення та ізоляції.

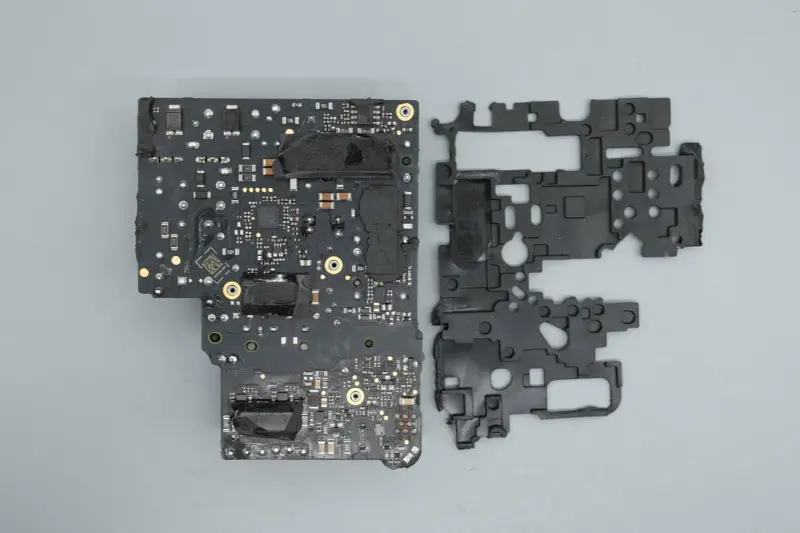

Задня частина материнської плати покрита м'якою гумовою прокладкою для захисту.

Зніміть захисну прокладку, і ви побачите, що на відповідні ділянки мікросхеми нанесено теплопровідний клей і прикріплено графітові теплопровідні наклейки.

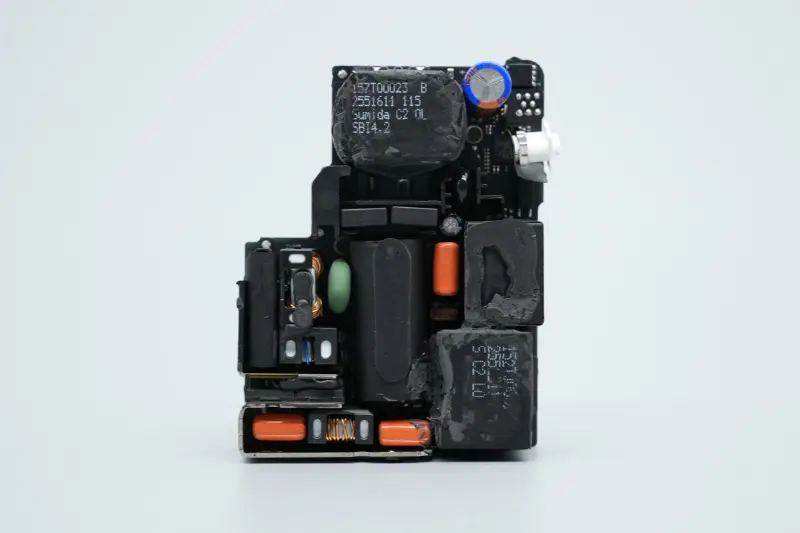

На передній частині модуля PCBA розташовані запобіжники, синфазні котушки індуктивності, електролітичні конденсатори фільтрів високої напруги, трансформатори струму, плівкові конденсатори, конденсатори джерела живлення, підвищувальні котушки PFC, знижувальні котушки індуктивності, трансформатори та інші пристрої з компактним і впорядкованим загальним розташуванням.

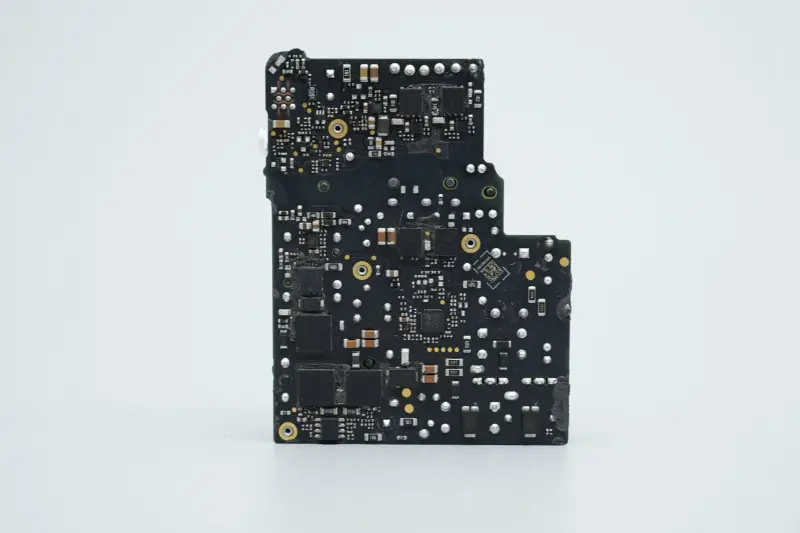

Задня частина плати друкованої плати оснащена відповідними контролерами та MOS-трубками для схеми підвищення PFC та схеми імпульсного джерела живлення LLC.

Два додаткових радіатора встановлені на вхідному кінці модуля PCBA, з двома МОП-трубками активного випрямляча Infineon між ними.

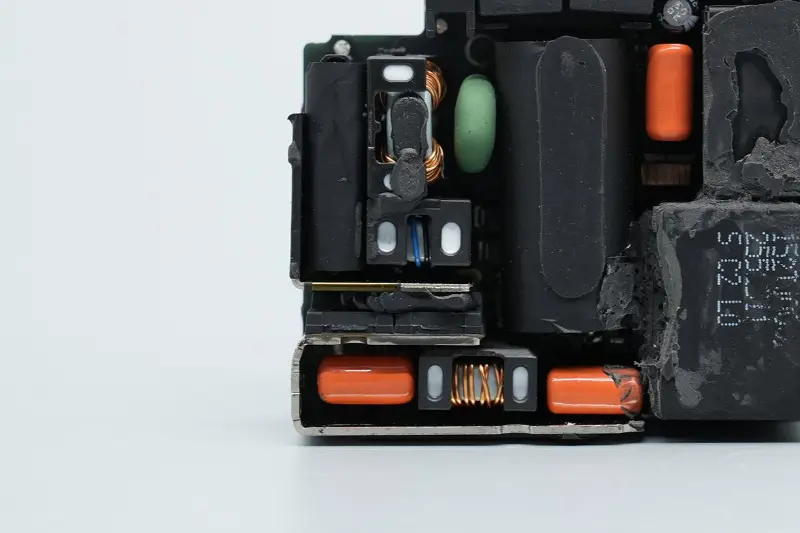

Область, оточена двома радіаторами, також обладнана запобіжниками, запобіжними конденсаторами X2, синфазними індукторами, варисторами, конденсаторами плівкового фільтра, індукторами фільтра та іншими пристроями.

Запобіжник розташований поверх запобіжного конденсатора X2 і обмотується стрічкою.

Зніміть стрічку, і ви побачите, що безпечний конденсатор X2 покритий пластиковою оболонкою для ізоляції, а два компоненти загорнуті та закріплені стрічкою.

Номінальний струм запобіжника становить 3,15 А, на одному зварювальному штирі надіта ізоляційна трубка.

Збільшений план безпечного конденсатора X2 ємністю 0,22 мкФ.

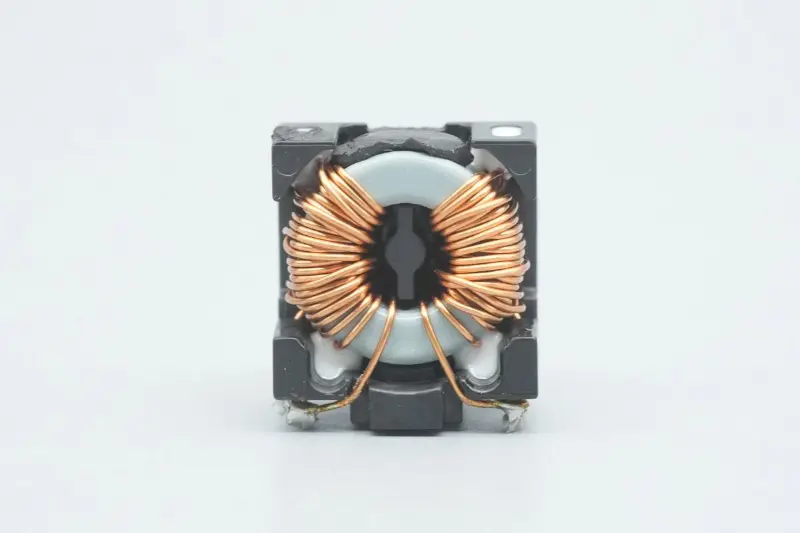

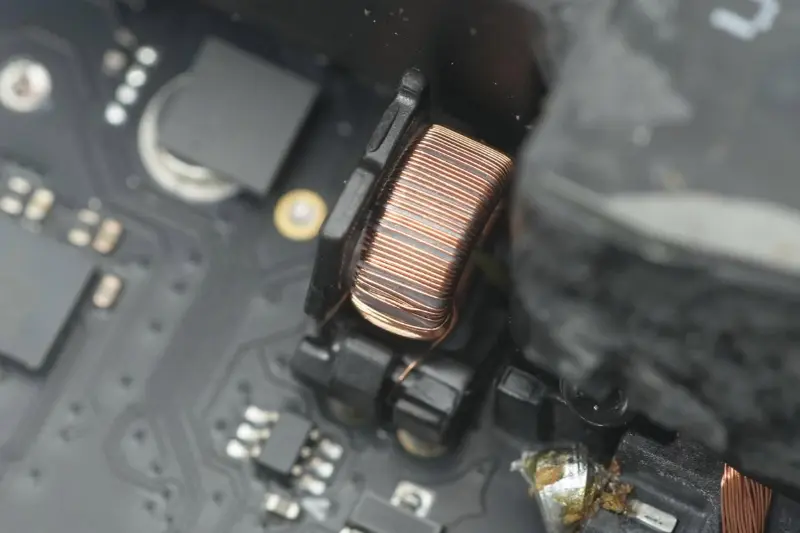

Синфазні котушки індуктивності використовуються для фільтрації електромагнітних перешкод і приварюються до пластикових кронштейнів.

Збільшене зображення іншого синфазного індуктора.

Для захисту від перенапруги на вході використовується варистор TVR10621M.

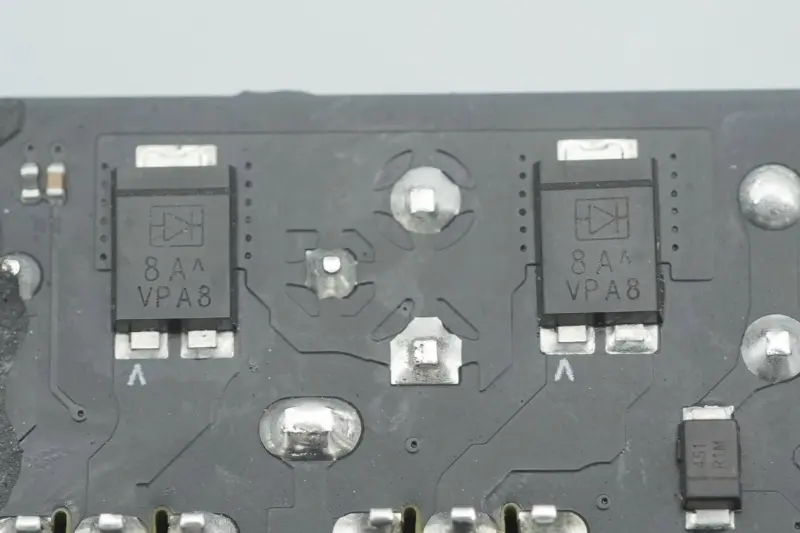

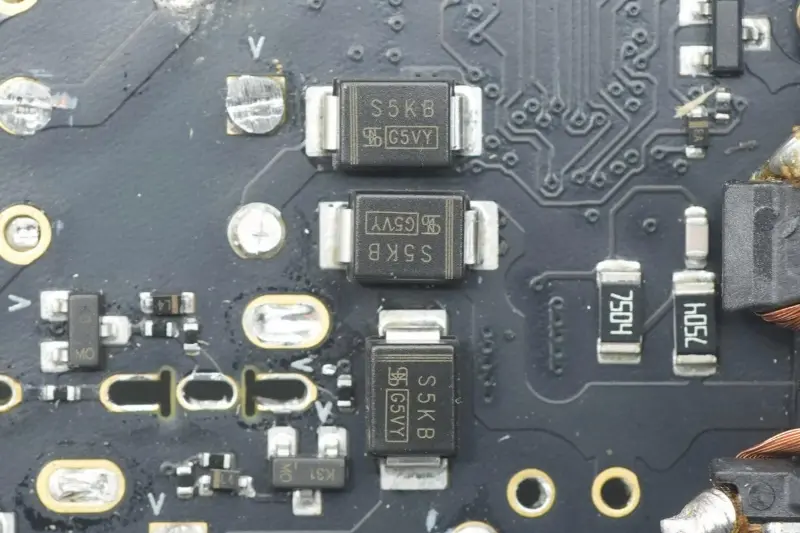

Вхідний кінець приймає мостовий випрямляч, що складається з чотирьох діодів.

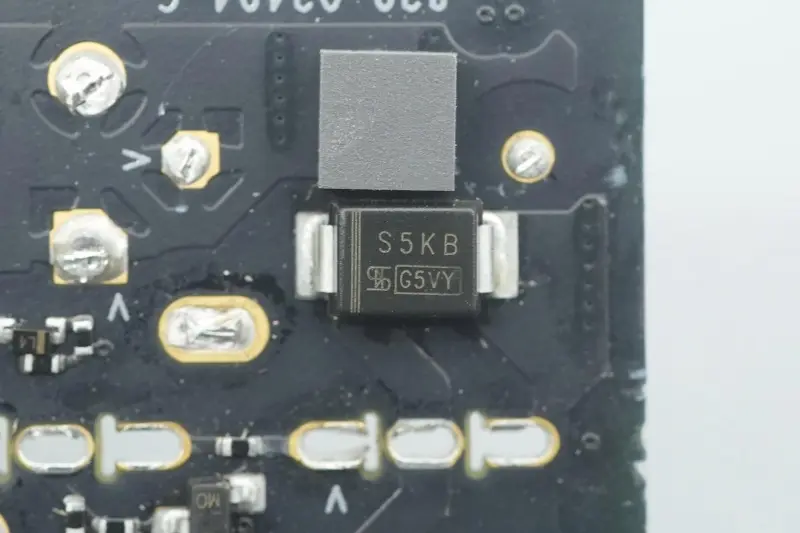

Четвертий діод крупним планом.

Збільшене зображення двох інших діодів у поєднанні з Infineon CoolMOS IPA65R095C7 для активного випрямлення.

Дві МОП-лампи активного випрямляча від Infineon, спеціальні моделі для Apple, позначені 65C095C7, упаковані в TO‑220FP, використовуються для підвищення ефективності випрямлення.

Збільшене зображення двох плівкових конденсаторів зі специфікацією 1 мкФ 450 В.

Збільшене зображення індуктора магнітного кільцевого фільтра, зміцненого клеєм.

На іншому кінці встановлюються підвищувальний індуктор PFC і знижувальний індуктор.

Центральна зона оснащена фільтруючими електролітичними конденсаторами високої напруги, трансформаторами струму, плівковими конденсаторами, резонансними конденсаторами, конденсаторами джерела живлення основної мікросхеми управління, Y-конденсаторами та іншими пристроями. Електролітичні конденсатори високовольтного фільтра обмотують ізоляційною стрічкою і розташовують горизонтально.

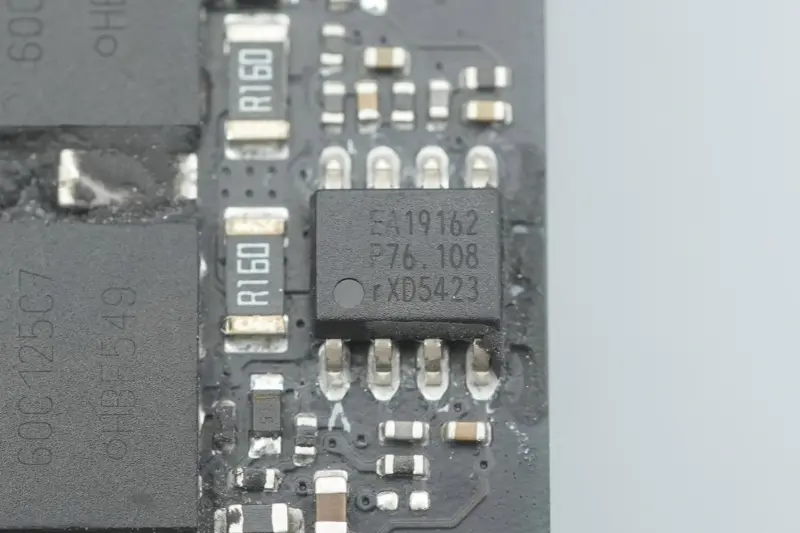

Контролер PFC від NXP, модель TEA19162T, з інтегрованою функцією розряду X-конденсатора, що працює в квазірезонансном режимі або режимі DCM. Він підтримує діапазон вхідної напруги 70–276 В, інтегрує плавний пуск і плавну зупинку, а також забезпечує точне регульоване посилення.

У TEA19162T використовується перемикання на долину або перемикання при нульовій напрузі для мінімізації втрат при перемиканні, підтримує обмеження частоти для зменшення втрат при перемиканні та пакетний режим для зменшення енергоспоживання. Упаковано в SO8.

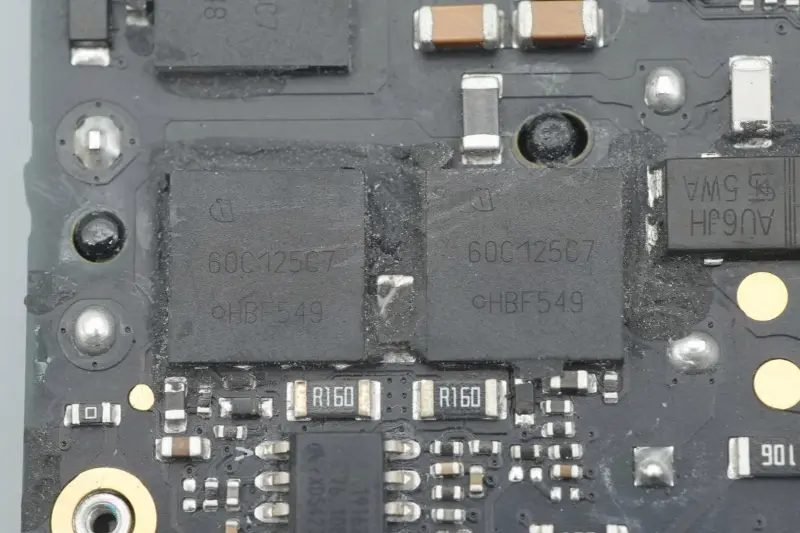

Трубка перемикача PFC від Infineon, позначена 60C125C7, упакована в VSON‑4.

Крупним планом індуктор підсилення PFC.

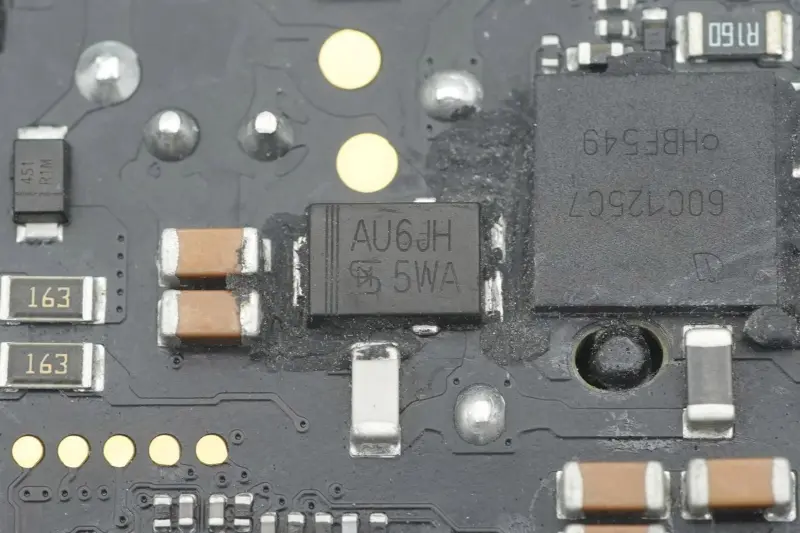

Випрямляючий діод PFC від Taiwan Semiconductor, модель TUAU6JH, діод зі швидким відновленням зі специфікацією 600 В 6 A, упакований у TO‑277A.

Електролітичний конденсатор фільтра високої напруги від Rubycon зі специфікацією 450 В 82 мкФ.

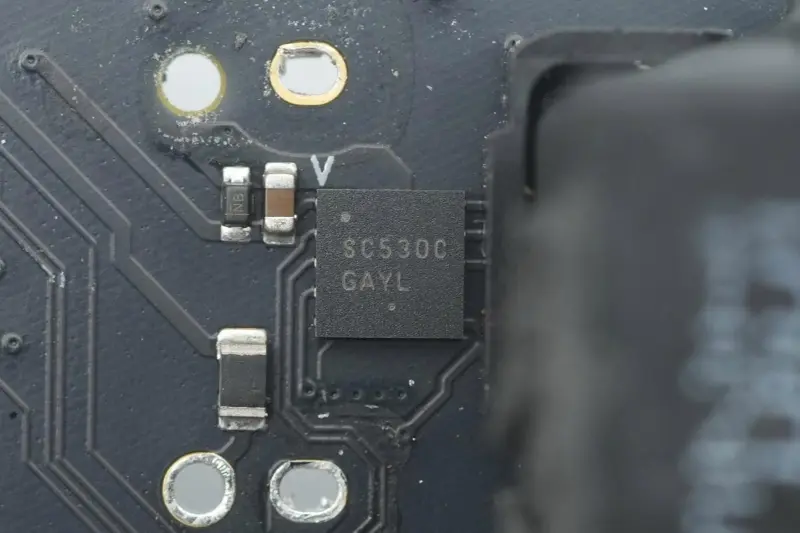

Драйвер для комутаційних ламп Infineon і STMicroelectronics — це спеціальна модель від ON Semiconductor, позначена SC530C.

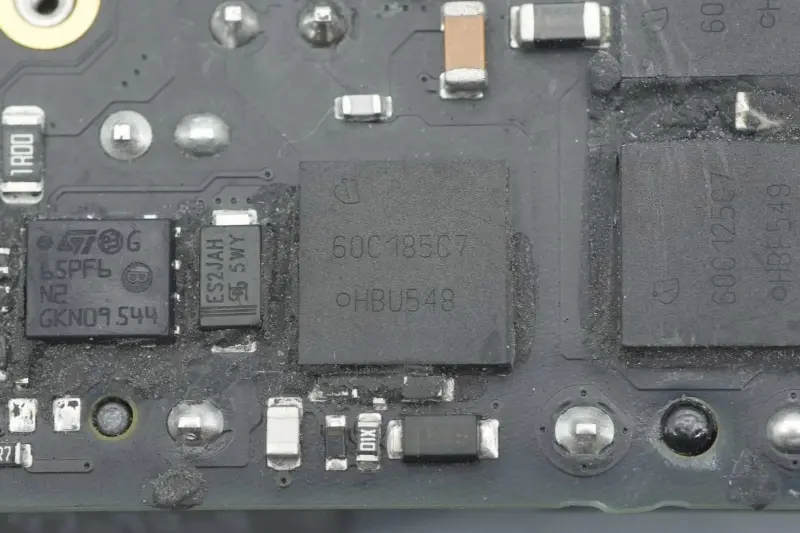

Спеціальна трубка MOS від Infineon, позначена 60C185C7, спеціальна модель для Apple, упакована у VSON‑4.

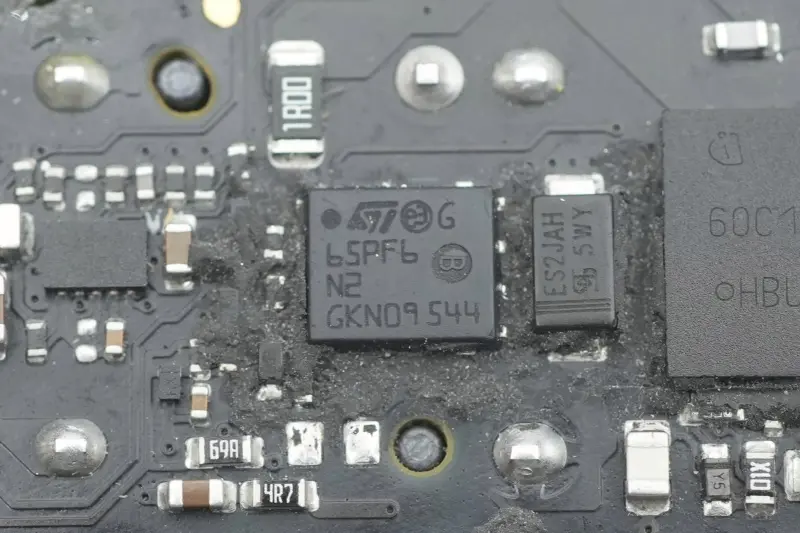

Інша трубка MOS від STMicroelectronics, позначена 65PF6N2, упакована в PowerFLAT 5x6 HV.

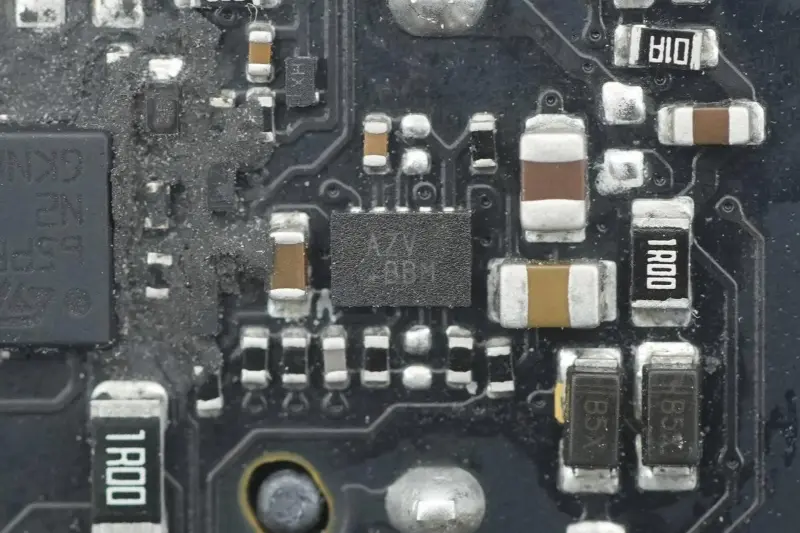

Мікросхема з маркуванням AZV.

Трансформатор струму для визначення вхідного струму понижувального каскаду.

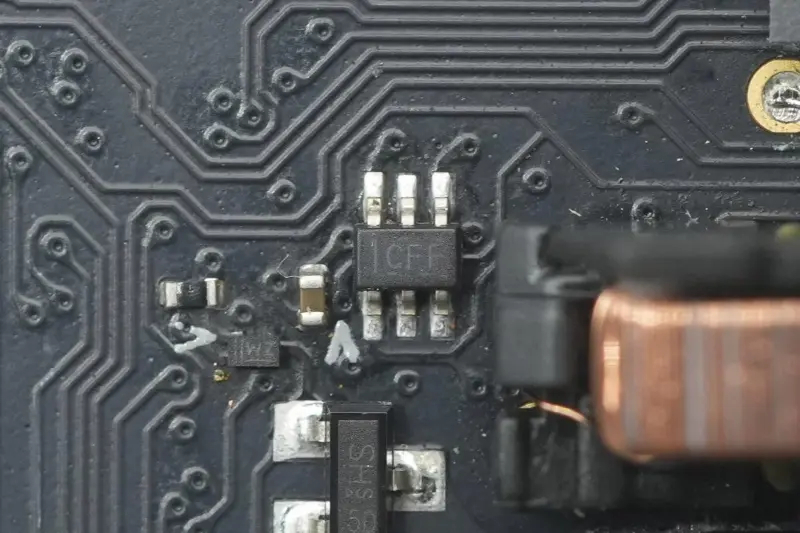

Двоканальний інвертор 1,65–5,5 В із входом тригера Шмітта від Texas Instruments, позначений CFF, модель SN74LVC2G14, упакований у SC70.

Збільшений план понижувального індуктора.

Третій плівковий конденсатор фільтра має специфікацію 1 мкФ 450 В.

Основний конденсатор джерела живлення мікросхеми керування також виготовлено від Rubycon, зі специфікацією 35 В 47 мкФ.

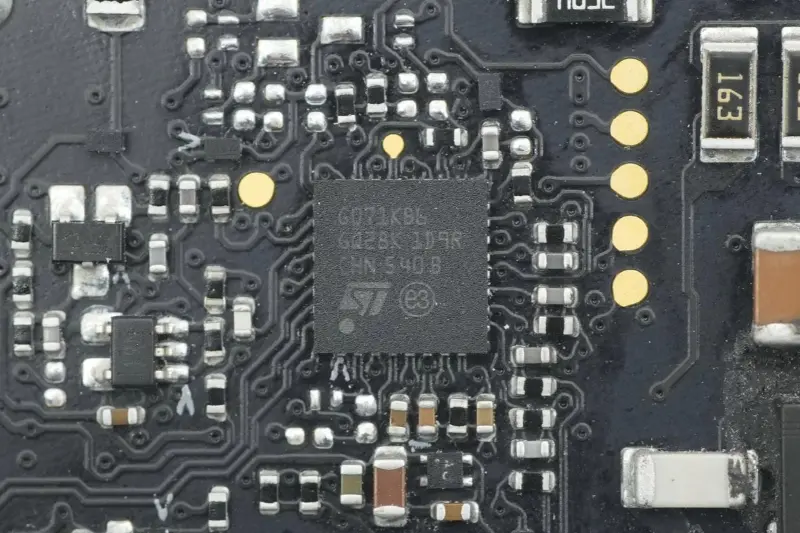

STMicroelectronics STM32G071KB M0 core MCU, вбудована 128K Flash, 36K RAM, основна частота 64MHz, упакована в UFQFPN32, використовується для основного керування приводом джерела живлення.

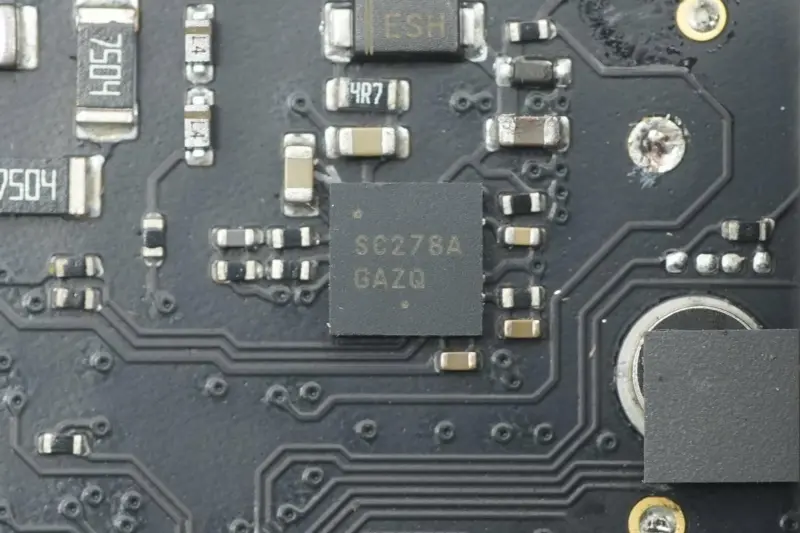

Драйвер для двох трубок перемикача LLC — це спеціальна модель від ON Semiconductor, позначена SC278A, упакована в DFN‑10.

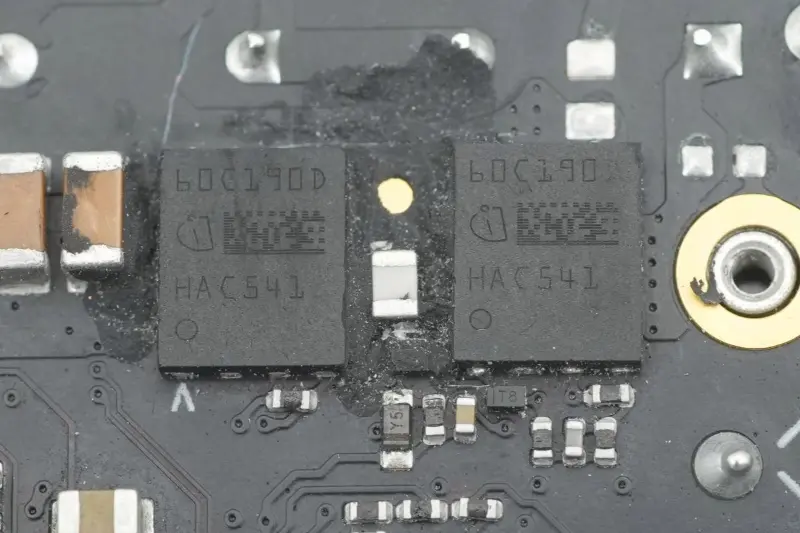

Дві трубки перемикача LLC від Infineon, позначені 60C190D, спеціальні моделі для Apple, упаковані в TSON‑8‑6.

Два резонансних конденсатора від VISHAY.

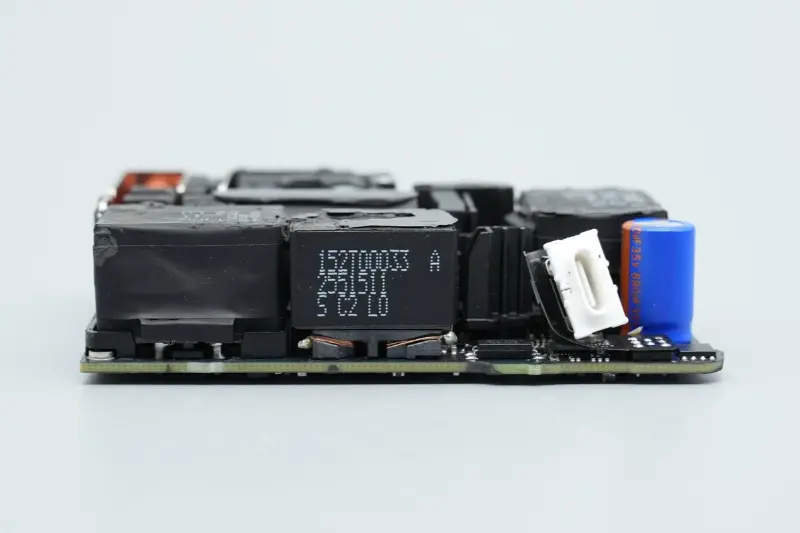

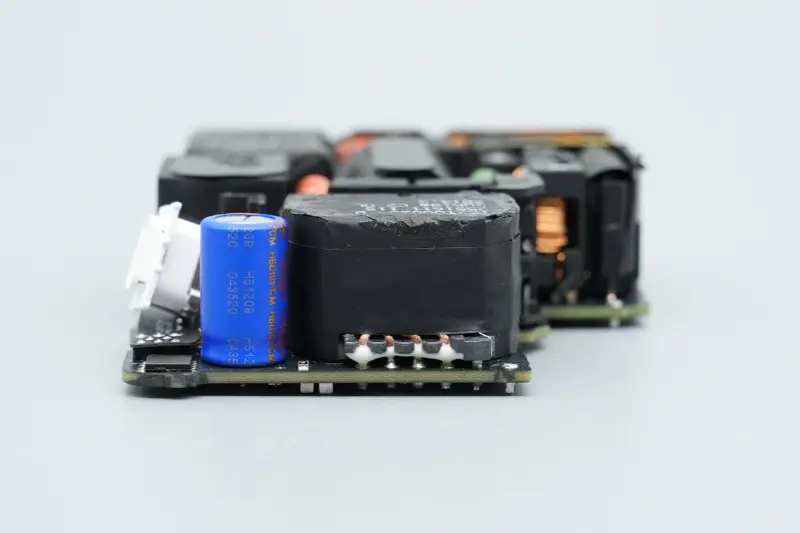

Трансформатор, оптрон, конденсатор вихідного фільтра, мікросхема протоколу та комутаційна трубка VBUS встановлені на одній стороні вихідного кінця.

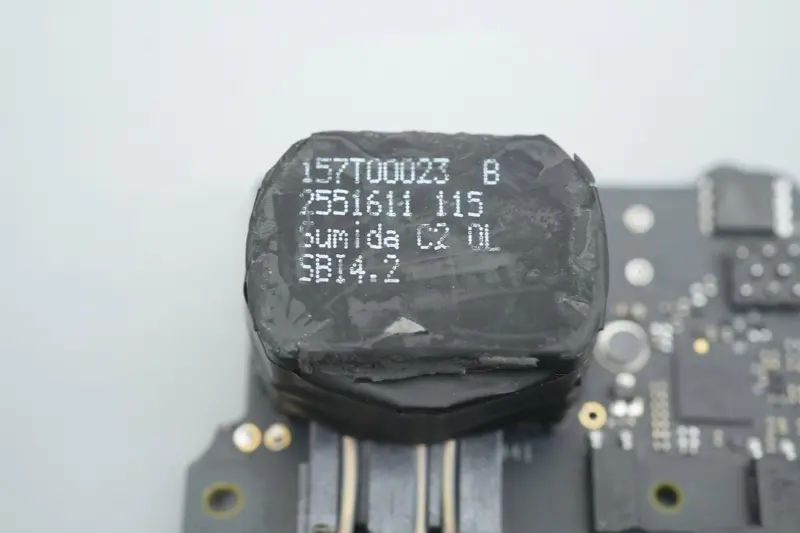

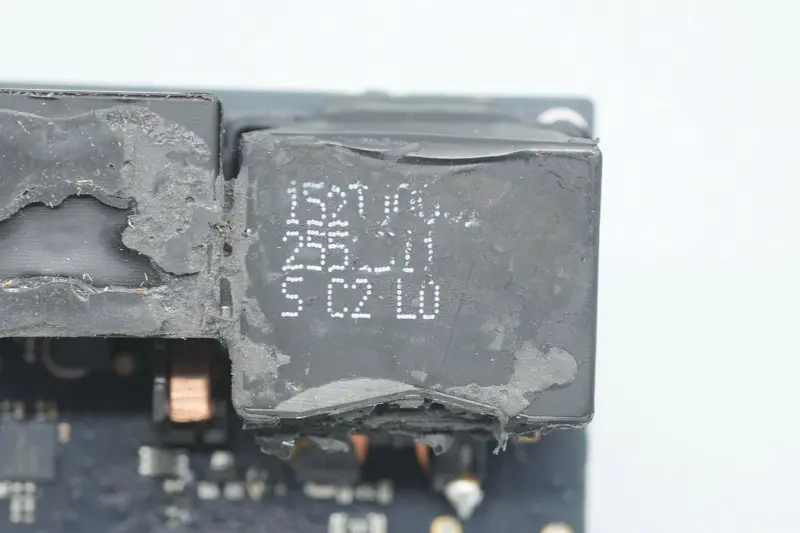

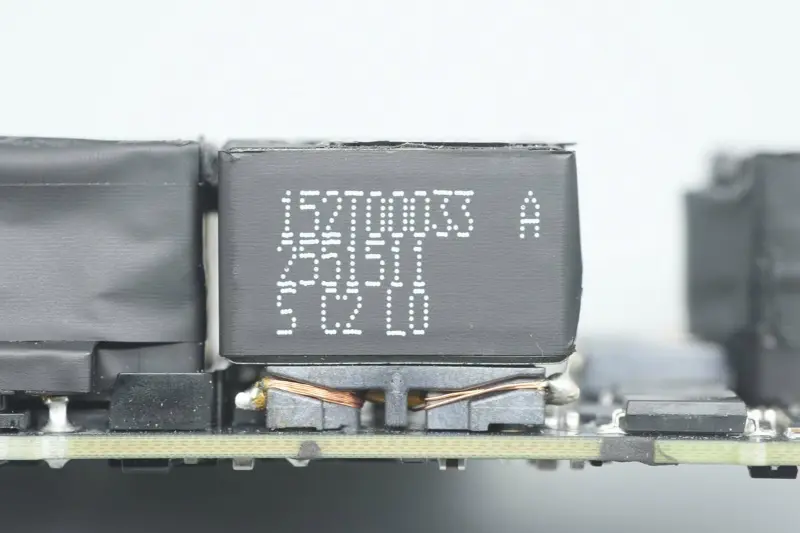

Трансформатор поставляється компанією Sumida.

Два чорні конденсатори Y використовуються для захисту від перешкод.

Збільшене зображення двох оптронів, які використовуються для зворотного зв’язку вихідної напруги та захисту ланцюга.

Збільшене зображення третього конденсатора Y.

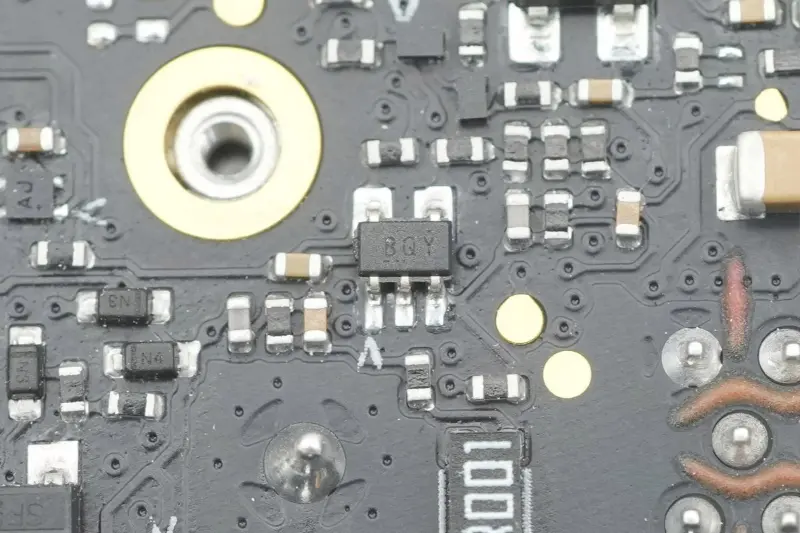

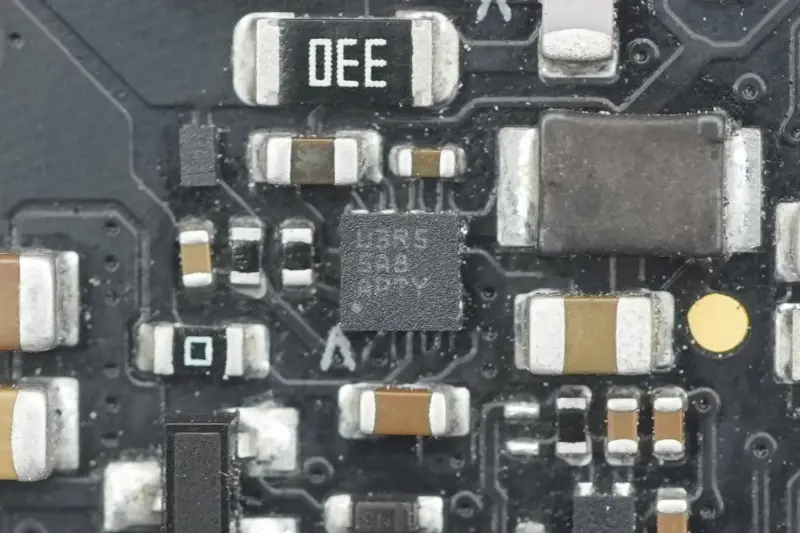

Понижуючий перетворювач для живлення синхронного випрямного контролера.

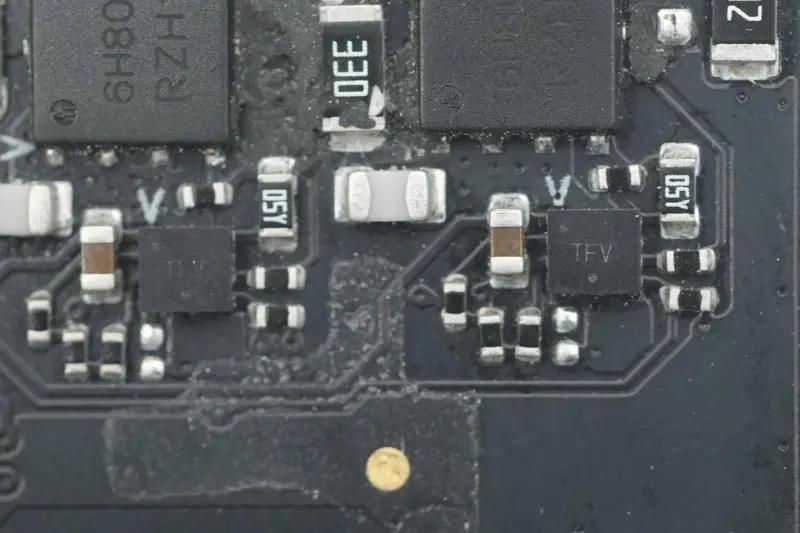

Два контролери синхронного випрямлення спеціальної моделі від ON Semiconductor, позначені TFV, упаковані в WDFN8.

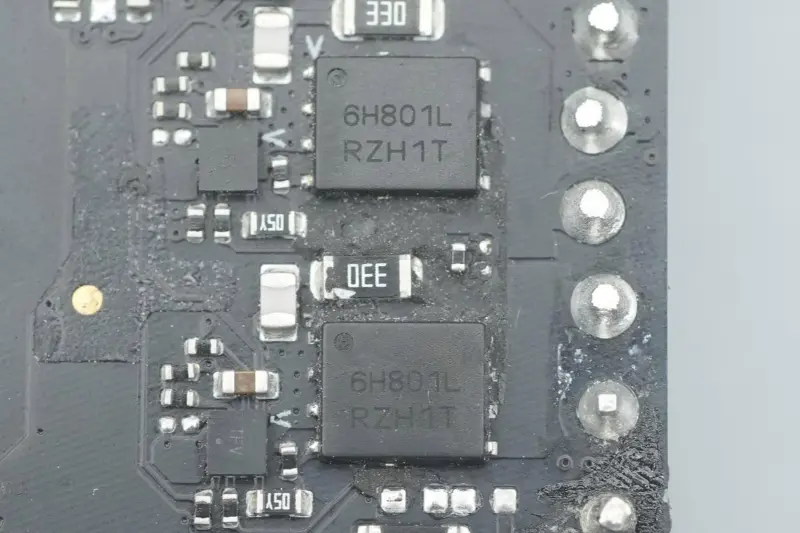

Синхронна випрямна трубка від ON Semiconductor, модель NTMFS6H801NL, трубка NMOS, витримує напругу 80 В, опір увімкнення 2,7 мОм, упакована в DFN5.

Конденсатор вихідного фільтра від Lelon.

Специфікація конденсатора становить 35 В 680 мкФ.

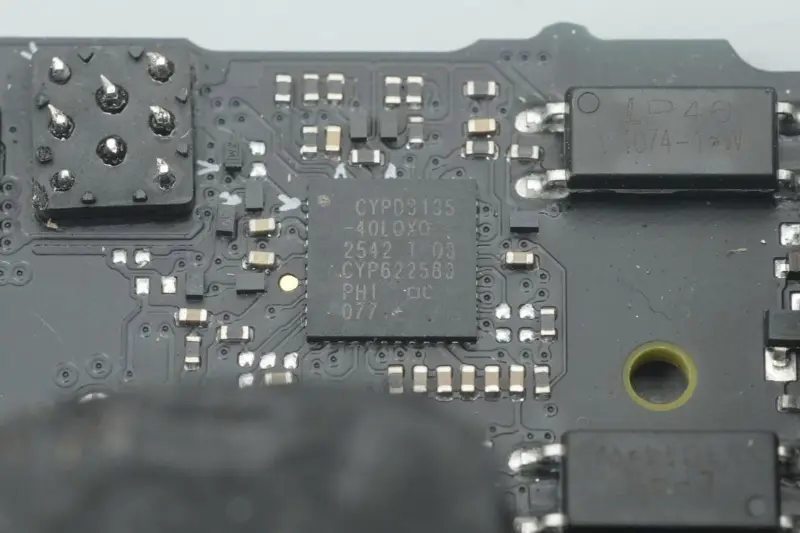

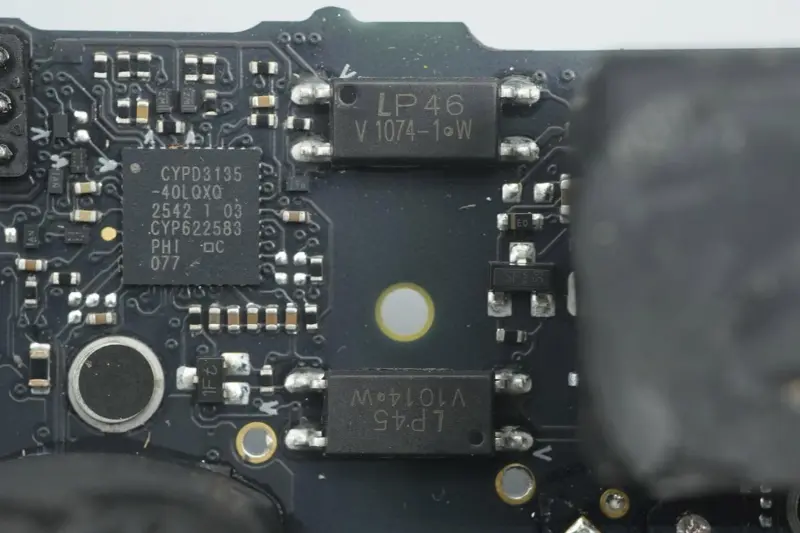

Мікросхема протоколу використовує Infineon CYPD3135, першу в галузі мікросхему протоколу швидкої зарядки USB PD3.1, адаптовану компанією Apple для Infineon.

Підсилювач для визначення вихідного струму.

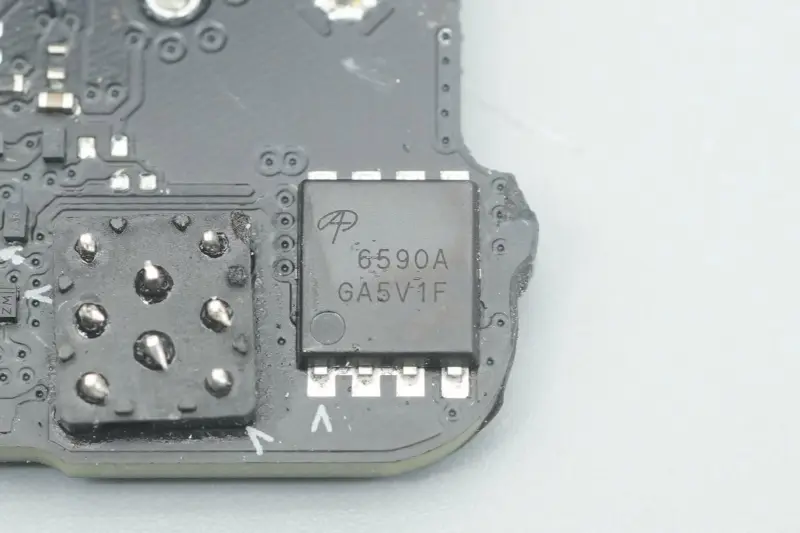

Вихідна комутаційна трубка VBUS від AOS, модель AON6590A, трубка NMOS, витримує напругу 40 В, опір увімкнення 0,99 мОм, упакована в DFN5*6.

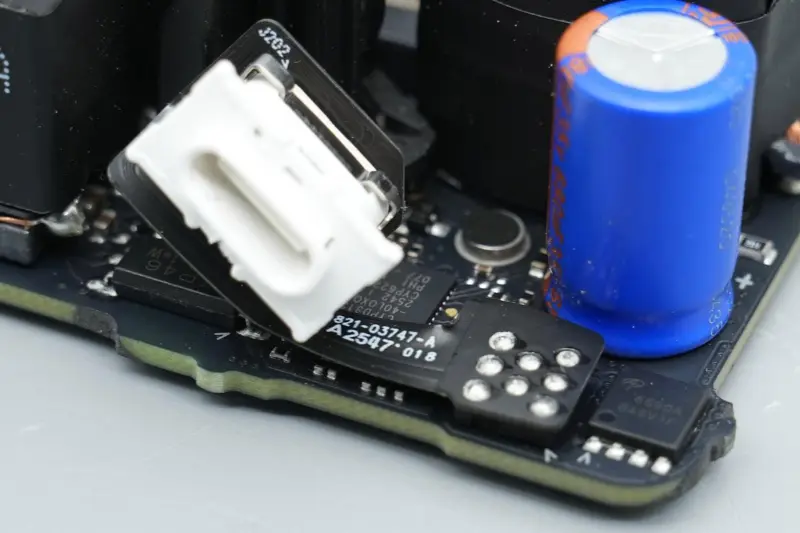

Гніздо порту USB‑C підключено до основної друкованої плати через гнучку плату.

Збільшене зображення гнізда порту USB-C.

Резюме

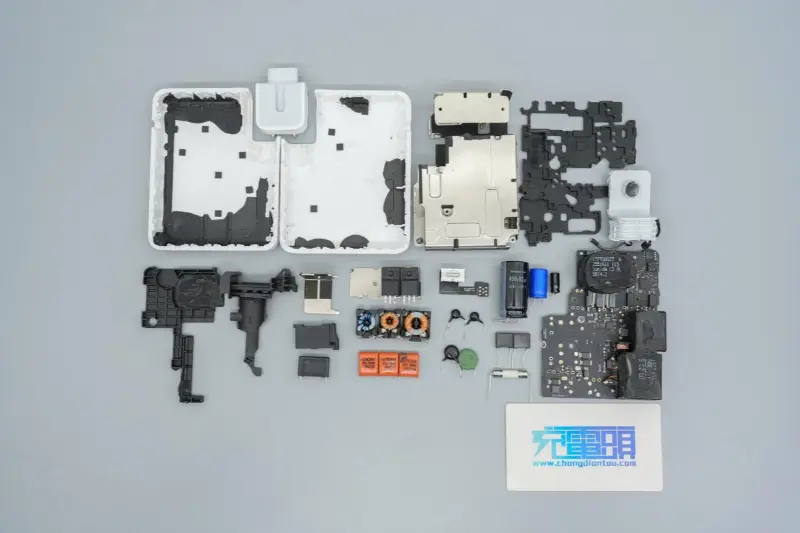

Новий швидкий зарядний пристрій Apple потужністю 140 Вт A3607 продовжує послідовну мінімалістичну мову дизайну Apple, а його загальний вигляд і розмір дуже відповідають попередньому поколінню A2452. Проте є деякі відмінності в деталях: металевий затиск для додаткової фіксації доданий до слота знімного штифтового модуля.

Що стосується продуктивності, то, будучи флагманським блоком живлення для пристроїв Apple нового покоління, він також добре сумісний із попередніми старими моделями, забезпечуючи швидку зарядку пристроїв PD3.1 потужністю до 140 Вт.

Зарядний пристрій все ще використовує високоефективну архітектуру PFC + LLC + синхронне зниження, з компактним загальним розташуванням і надійним дизайном розсіювання тепла. Що стосується основних компонентів, то на основі того, що контролери все ще є чіпами з тим самим номером деталі від NXP, STMicroelectronics, ON Semiconductor і Infineon, пристрої живлення майже уніфіковані як нестандартні продукти Infineon, що робить загальне рішення більш інтенсивним і індивідуальним, і очікується подальше покращення показників енергоефективності.
