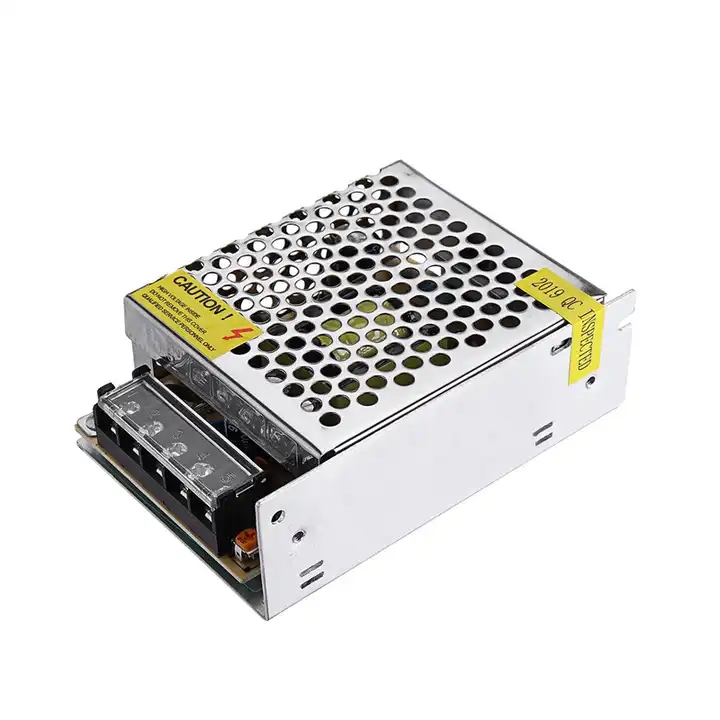

Як працює імпульсний блок живлення і чому він є основою сучасних систем живлення

A імпульсний джерело живленнявідіграє вирішальну роль майже в кожній сучасній електронній системі, від побутової електроніки до промислової автоматизації та медичного обладнання. Ця стаття містить глибоке професійне пояснення того, як працює імпульсний джерело живлення, чому він перевершує традиційні лінійні джерела живлення та як вибрати правильне рішення для різних застосувань. Спираючись на реальні інженерні практики та галузеві стандарти, цей посібник також досліджує ефективність, типи топології, міркування щодо безпеки та довгострокової надійності. До кінця цієї статті читачі отримають всебічне розуміння технології імпульсних джерел живлення та чому такі компанії, якStarwellпродовжуйте впроваджувати інновації в цій важливій галузі.

Зміст

1. Що таке імпульсне джерело живлення?
2. Як працює імпульсний блок живлення?
3. Чому імпульсне джерело живлення є більш ефективним?
4. Ключові типи топологій імпульсних джерел живлення
5. Основні компоненти всередині імпульсного джерела живлення
6. Імпульсне джерело живлення проти лінійного джерела живлення
7. Як вибрати правильний імпульсний блок живлення
8. Промислове та комерційне застосування
9. Стандарти надійності, безпеки та відповідності
10. Майбутні тенденції в дизайні імпульсних джерел живлення
11. Часті запитання

1. Що таке імпульсне джерело живлення?

Імпульсне джерело живлення — це електронний пристрій перетворення потужності, який ефективно перетворює електричну енергію з одного рівня напруги на інший за допомогою методів високочастотної комутації. На відміну від лінійних джерел живлення, які розсіюють надлишок енергії у вигляді тепла, імпульсний блок живлення швидко вмикає та вимикає транзистори, регулюючи вихідну напругу з мінімальними втратами потужності.

Сьогодні імпульсний джерело живлення став вибором за замовчуванням для більшості електронних систем завдяки його компактним розмірам, високій ефективності та адаптованості до широкого діапазону вхідної напруги. Відповідно до галузевої практики, викладеної такими виробниками, якStarwellсучасні імпульсні джерела живлення розроблені відповідно до суворих стандартів продуктивності, безпеки та екологічності.

2. Як працює імпульсний блок живлення?

За своєю суттю, імпульсний джерело живлення працює шляхом перетворення вхідного змінного або постійного струму на високочастотний сигнал. Потім цей сигнал перетворюється, випрямляється та фільтрується для отримання стабільної вихідної напруги постійного струму.

• Вхідне випрямлення перетворює змінний струм на постійний.
• Високочастотні перемикаючі транзистори обривають постійну напругу.
• Трансформатор регулює рівень напруги.
• Вихідні випрямлячі та фільтри згладжують сигнал.
• Контроль зі зворотним зв'язком регулює точність напруги.

Оскільки перемикання відбувається на високих частотах, такі компоненти, як трансформатори та котушки індуктивності, можуть бути значно меншими, що робить імпульсне джерело живлення ідеальним для компактних конструкцій.

3. Чому імпульсне джерело живлення є більш ефективним?

Ефективність є однією з найбільш переконливих переваг імпульсного джерела живлення. Традиційні лінійні конструкції витрачають енергію на тепло, тоді як імпульсні джерела живлення працюють на транзисторах у повністю ввімкненому або повністю вимкненому стані, різко зменшуючи розсіювану потужність.

4. Ключові типи топологій імпульсних джерел живлення

Для різних застосувань потрібні різні топології імпульсних джерел живлення. До найпоширеніших відносяться:

1. Понижуючий конвертер– Зменшує напругу.
2. Підвищувальний конвертер– Підвищує напругу.
3. Понижуючий конвертер– Може підвищувати або зменшувати напругу.
4. Зворотний конвертер– Широко використовується в системах низької та середньої потужності.
5. Прямий конвертер– Підходить для вищих рівнів потужності.

Вибір правильної топології гарантує, що імпульсний блок живлення забезпечує оптимальну продуктивність і тривалу стабільність.

5. Основні компоненти всередині імпульсного джерела живлення

Кожен імпульсний блок живлення містить кілька важливих компонентів, які працюють разом:

• Силові MOSFET або IGBT
• Трансформатори високої частоти
• Контрольні мікросхеми
• Конденсатори та індуктори
• Схеми захисту

Дуже важливий вибір якісних компонентів. Такі виробники, як Starwell, зосереджуються на суворій перевірці компонентів, щоб забезпечити надійність у складних умовах.

6. Імпульсне джерело живлення проти лінійного джерела живлення

У той час як лінійні джерела живлення все ще мають нішеве застосування, імпульсні джерела живлення домінують у сучасних конструкціях через:

• Вища ефективність
• Нижчі експлуатаційні витрати
• Більш широкий діапазон вхідної напруги
• Кращі теплові характеристики

У таких сферах застосування, як промислова автоматизація або світлодіодне освітлення, імпульсний джерело живлення часто є єдиним практичним вибором.

7. Як вибрати правильний імпульсний блок живлення

Вибір правильного імпульсного джерела живлення вимагає оцінки:

1. Діапазон вхідної напруги
2. Вихідна напруга і струм
3. Вимоги до ефективності
4. Екологічні умови
5. Сертифікати безпеки

Надійний постачальник із підтвердженим інженерним досвідом може спростити цей процес і зменшити ризики проектування.

8. Промислове та комерційне застосування

Імпульсні джерела живлення використовуються в широкому спектрі галузей промисловості:

• Промислові системи управління
• Медичне обладнання
• Телекомунікації
• світлодіодне освітлення
• Побутова електроніка

Кожна програма вимагає певних характеристик продуктивності, що робить налаштування важливим фактором.

9. Стандарти надійності, безпеки та відповідності

Надійне імпульсне джерело живлення має відповідати міжнародним стандартам, таким як UL, CE та IEC. Такі функції захисту, як захист від перенапруги, перевантаження по струму та короткого замикання, є важливими для безпеки системи.

Такі компанії, як Starwell, розробляють імпульсні джерела живлення з урахуванням тривалого терміну служби та глобальної відповідності.

10. Майбутні тенденції в дизайні імпульсних джерел живлення

Майбутнє технології імпульсних джерел живлення зосереджено на:

• Вища щільність потужності
• Широкозонні напівпровідники (SiC, GaN)
• Розумне цифрове керування
• Покращені стандарти енергоефективності

Ці тенденції ще більше зміцнять імпульсне джерело живлення як основу сучасних енергосистем.

Часті запитання (FAQ)

Q1: Чим імпульсний блок живлення відрізняється від інших джерел живлення?

Імпульсне джерело живлення використовує високочастотне перемикання для регулювання напруги, що призводить до вищої ефективності та меншого розміру.

Q2: Чи підходять імпульсні джерела живлення для чутливої ​​електроніки?

Так, за належної фільтрації та конструкції імпульсний джерело живлення може забезпечити стабільний вихід із низьким рівнем шуму.

Q3: Як довго зазвичай працює імпульсний блок живлення?

Завдяки якісним компонентам і належному управлінню температурою імпульсний блок живлення може надійно працювати протягом багатьох років.

Якщо ви шукаєте надійне, ефективне та професійно розроблене рішення для імпульсного джерела живлення, робота з досвідченим виробником має велике значення. Starwell пропонує широкий вибір перевірених конструкцій, підтверджених технічними знаннями та міжнародними сертифікатами. Щоб ознайомитися з індивідуальними рішеннями або отримати технічну підтримку, будь ласказв'яжіться з намисьогодні та зробіть наступний крок до забезпечення живлення ваших систем з упевненістю.
