Як інжектор PoE забезпечує живлення та мережу для камер

Рання розробка та подальша конструкція схеми живлення інжекторів PoE для обладнання моніторингу безпеки тісно пов’язані між собою. Особливо на пізній стадії будівництва необхідно повністю зрозуміти специфікації, характеристики та відповідні протоколи PoE-камер і модулів живлення PoE. Тільки таким чином ми можемо гарантувати, що проект моніторингу буде завершено ефективно та з низькою ціною. Як модуль живлення PoE живить камеру спостереження та забезпечує мережу?

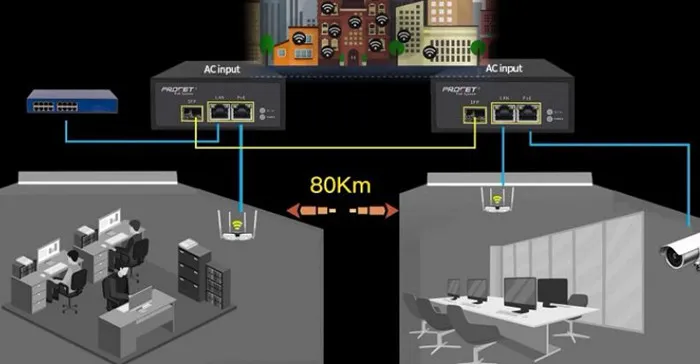

Для живлення PoE потрібен лише один мережевий кабель для одночасного забезпечення живлення та передачі мережі до точки доступу (камер PoE, бездротової точки доступу та іншого обладнання). Система моніторингу безпеки використовує мережеве рішення живлення PoE (детальніше дивіться на малюнку нижче), що усуває необхідність встановлення розетки та розгортання шнура живлення. і т. д., таким чином заощаджуючи витрати на час, витрати на розгортання мережі, витрати на встановлення та подальші витрати на технічне обслуговування тощо. Чим більше пристроїв із живленням від інжектора PoE використовується в мережі, тим очевиднішою стає ця перевага у часі та вартості.

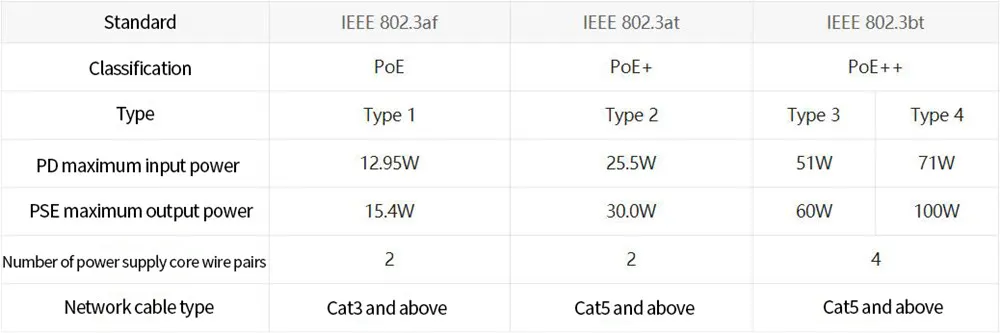

Існує лише три стандарти для модулів живлення інжекторів PoE. Потужність джерела живлення IEEE802.3af становить 15,4 Вт/ат. Потужність блоку живлення 30W/bt. Потужність блоку живлення становить 90 Вт (подробиці дивіться на малюнку нижче). Як поєднати джерело живлення PoE та прийом живлення PoE (камера PoE)? Наприклад:

1. Якщо потужність камери PoE становить 10 Вт, ви можете вибрати модуль живлення IEEE802.3af PoE;

2. Якщо потужність камери PoE становить 20 Вт, ви повинні вибрати модуль живлення IEEE802.3802.3at PoE;

3. Слід зазначити, що стандарт 802.3at зворотно сумісний зі стандартом 802.3af, тому, якщо PoE-камера має стандарт 802.3af, ви можете вибрати модуль живлення 802.3af або стандартний PoE.

Стандарт 802.3bt зворотно сумісний із 802.3at і 802.3af.
