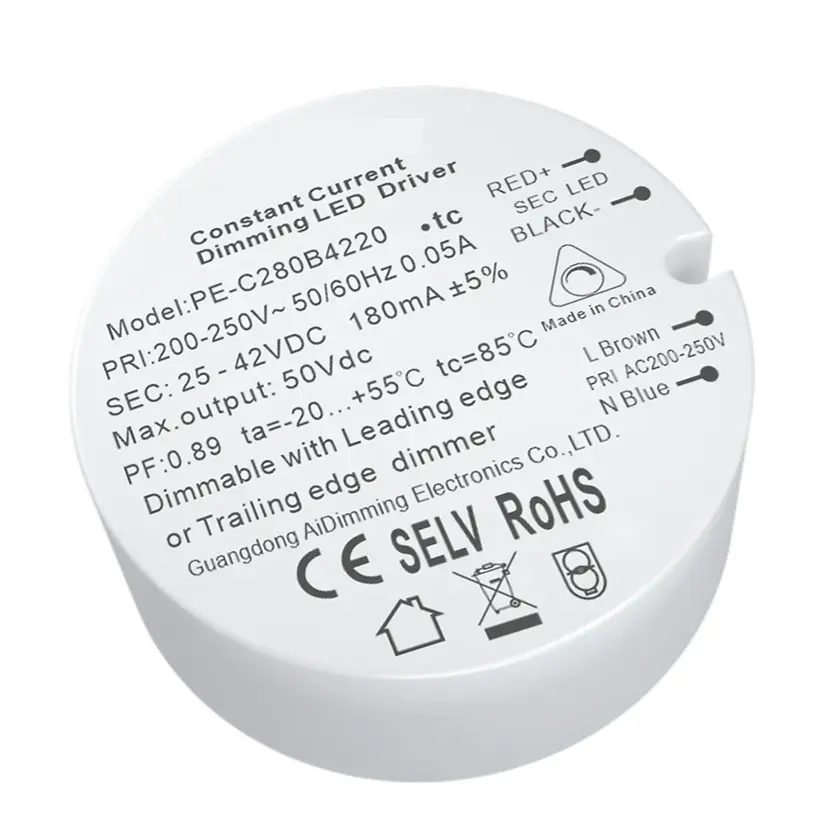

8,4 Вт постійного струму симистора світлодіодного драйвера з регулюванням яскравості

PE-C280 є одним із світлодіодних драйверів для світлодіодів із симистором із постійним струмом 8,4 Вт, розроблених китайським виробником Starwell, із високим коефіцієнтом потужності, високою ефективністю, високою точністю, використанням ефективної стабільної мікросхеми керування перемикачем із низькими втратами та високопродуктивними компонентами, що забезпечує низький рівень шуму, тривалий термін служби та інші характеристики. Драйвер використовує технологію теплопровідності силікагелю, яка може витримувати високу температуру 55 ℃.

Надіслати запит

Як професійний виробник, Starwell хоче надати вам високоякісний світлодіодний драйвер із симистором із постійним струмом 8,4 Вт, який підходить для диммерів RPC MOSFET і диммерів FPC TRAIC.

Специфікація

Модель		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ВИХІД	Вихідна напруга	12-24 В постійного струму	25-42 В постійного струму	2,5-6 В постійного струму	6-12 В постійного струму	12-24 В постійного струму
	Максимальна вихідна напруга	24 В постійного струму	42 В постійного струму	6 В постійного струму	12 В постійного струму	24 В постійного струму
	Вихідна напруга без навантаження	27 В постійного струму	43 В постійного струму	8 В постійного струму	15 В постійного струму	27 В постійного струму
	Вихідний струм	350 мА	200 мА	700 мА	700 мА	300 мА
	Вихідна потужність	4,2 Вт ~ 8,4 Вт	5 Вт ~ 8,4 Вт	1,75 Вт ~ 4,2 Вт	4,2 Вт ~ 8,4 Вт	3,6 Вт ~ 7,2 Вт
	Рівень стробоскопа	Менше мерехтіння (8%)
	Діапазон затемнення	2~100%,
	Частота затемнення ШІМ
	Поточна точність	±5%
	Пульсація та шум	=500 мВ p-p
ВХІД	Інтерфейс затемнення	Передній край/задній край симистора
	Діапазон вхідної напруги	200-250 В змінного струму
	Частота	50/60 Гц
	Вхідний струм	<0,08A	<0,08A	<0,08A	<0,08A	<0,08A
	Фактор потужності	PF>0,9 (при повному навантаженні)	PF>0,9 (при повному навантаженні)	PF>0,88 (при повному навантаженні)	PF>0,88 (при повному навантаженні)	PF>0,88 (при повному навантаженні)
	THD	230Vac@THD <20% (при повному навантаженні)
	Ефективність (тип.)	77%	79%	77%	77%	77%
	Пусковий струм (тип.)	Холодний старт 0,8А	Холодний старт 0,8А	Холодний старт 1.54A	Холодний старт 0,8А	Холодний старт 0,8А
	Anti Surge	L-N: 1,5 кВ
	Струм витоку	<0,25 мА/230 В змінного струму
СЕРЕДОВИЩЕ	Робоча температура	tc: 55°C tc: 85°C
	Робоча вологість	20 ~ 95% RH, без конденсації
	Температура зберігання, вологість	-40 ~ 80°C, 10~95% відносної вологості
	темп. Коефіцієнт	±0,03%/°C (0-50)°C
	вібрація	10~500 Гц, 2G 12 хв./1 цикл, період 72 хв. кожен уздовж осей X, Y, Z.
ЗАХИСТ	Захист від перегріву	Розумне регулювання або вимикання вихідного струму, якщо температура друкованої плати ≥110°C, автоматично відновлюється.
	Захист від перевантаження	Вимкніть вихід, коли номінальна потужність ≥102%, автоматично відновлюється.
	Захист від короткого замикання	Автоматичне вимикання в разі короткого замикання, автоматичне відновлення.
	Захист без навантаження	Вимкніть вихід, якщо немає навантаження, автоматично відновиться, коли навантаження повернеться до нормального стану.
БЕЗПЕКА ТА ЕМС	Витримує напругу	I/P-O/P: 3750 В змінного струму
	Опір ізоляції	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарти безпеки	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС випромінювання	EN55015, EN61000-3-2 клас C, IEC61000-3-3
	ЕМС імунітет	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандарт тестування стробоскопа	IEEE 1789
ІНШІ	Розмір	43,2 × 0,5 мм (Д × В)
	Упаковка	НА сумці
	Вага (GW)	42г±5г

Рахунки-фактури:

● Світлодіодний драйвер затемнення фази, діапазон затемнення 2-100%

● Підходить для диммера RPC MOSFET і диммера FPC TRAIC

● Активний PFC

● Захист: коротке замикання/перенапруга/перевищення струму

● Технологія теплопровідності силікагелю, природний холодний вітер

● Ультрамалий обсяг

● Підходить для світлодіодного домашнього та комерційного освітлення

● Безпечний пристрій захисту від відсутності навантаження

● Економічний і зручний монтаж

● відповідати світовим стандартам безпеки освітлювального обладнання

● Клас захисту II

● Три роки гарантії

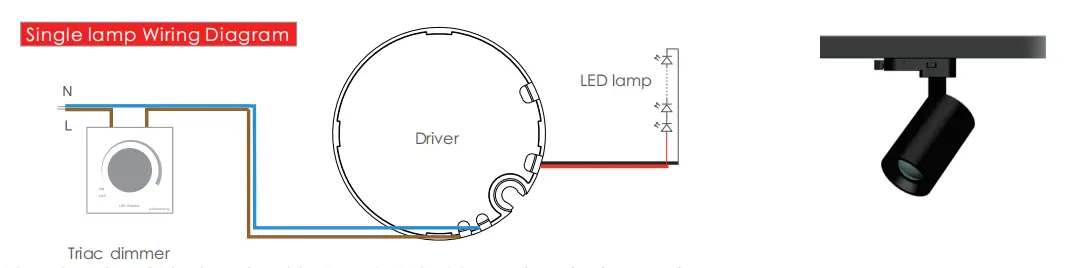

Схема підключення:

Електропроводка:

Вихідний дріт: 20AWG червоний і чорний ПВХ-кабель, довжина 200-230 мм, вимоги до зачистки дроту: 5-7 мм

Вхідний провід: 20AW Коричневий синій провід VDE з подвійною ізоляцією, довжина 150-160 мм, вимога до зачистки проводу: 5-7 мм

Використання керівництва:

1. Будь ласка, зверніть увагу на різницю між входом і виходом, підключіть правильно, а потім увімкніть живлення

2. Спочатку підключіть навантаження до виходу постійного струму, після перевірки відкрийте блок живлення; у режимі постійного струму, якщо живлення ввімкнуто на відкритому ланцюзі, будь ласка, вимкніть джерело живлення та не зможете підключити світлодіод, доки електрична енергія, накопичена на виході, не звільниться, інакше це може пошкодити світлодіод;

3. Цей тип джерела живлення обмежується лише використанням світлодіодних ламп і ліхтарів, діапазон вхідної напруги змінного струму 200-250 В, теплоізоляційна бавовна та інші предмети, які перешкоджають розсіюванню тепла продукту, що відповідає продукту за специфікованою вихідною напругою, діапазоном струму, температурою середовища використання -20-45 градусів, і гарантія не може охоплювати умови навколишнього середовища, цей продукт має три роки безкоштовної гарантії.

Аномальні стани та відповідні методи лікування:

1. Світлодіодна лампа не світиться після першого підключення драйвера затемнення, будь ласка, вимкніть вхід змінного струму та перевірте наступне:

a) Поганий контакт на виході постійного струму чи ні:

b) Чи змінена полярність виходу постійного струму, чи світлодіодна плата приварена проти;

c) Чи поганий контакт на вході змінного струму: перевірте після усунення цих несправностей.

2. Пристрій має хороше з’єднання, світлодіодні ліхтарі, але світлодіодний фікер, будь ласка, вимкніть вхід змінного струму, а потім перевірте вихід постійного струму.

а) перевищення дороги. під навантаженням.

b) Чи збігаються параметри та фактичні параметри.

3. Будь ласка, негайно зв’яжіться з нами, якщо у вас виникнуть запитання щодо використання, ми зробимо все можливе, щоб вирішити проблеми разом з вами.
