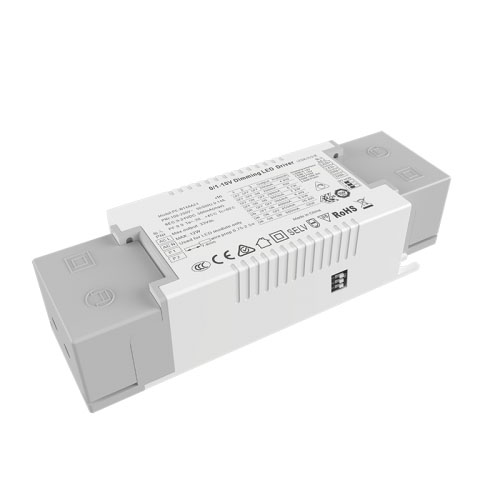

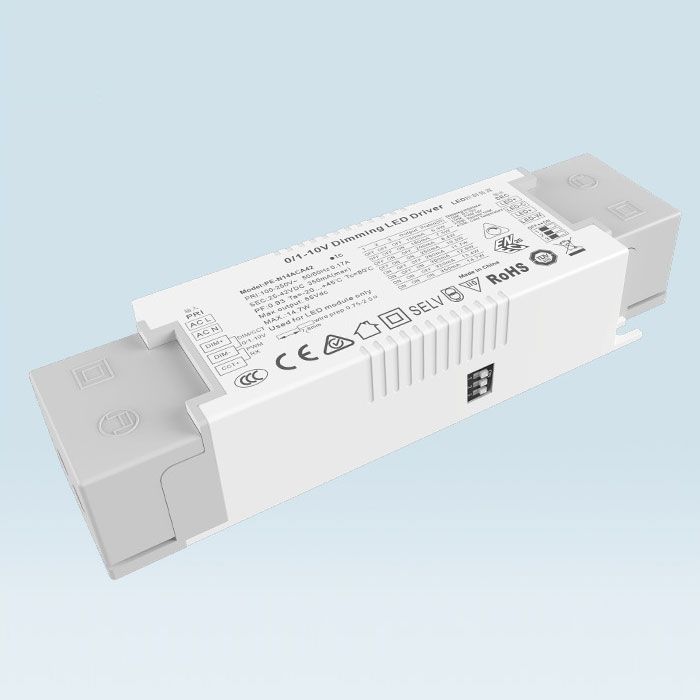

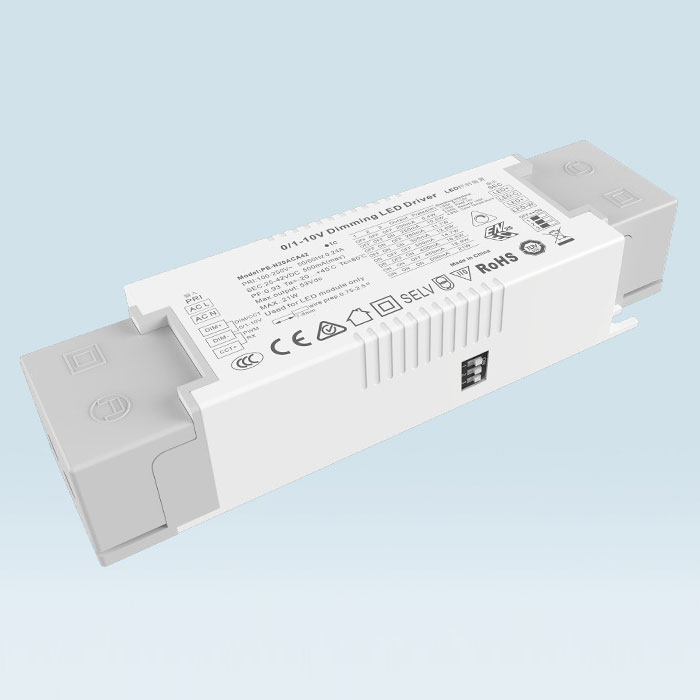

PE-N45ACA підтримує двостороннє керування сигналом: один спосіб керування яскравістю та інший спосіб керування температурою кольору. Використовувана сировина — бренди першої лінії та імпортований чіп надглибокого диммування, який відповідає різноманітним системам інтелектуального затемнення на ринку. ШІМ-вихід затемнення контролює яскравість світлодіода та точно контролює колірну температуру. Силіконовий процес теплопровідності є внутрішнім добавкою, а тепловий баланс електронних компонентів більш стабільний.
Характеристики світлодіодного драйвера з постійним струмом 45 Вт 0-10 В CCT:
1. Інтегруйте кілька інтерфейсів затемнення та підбору кольорів
2. 0-10v/1-10v адаптивний
3. Приймається цифровий контрольний вихід, і немає стробоскопічного
4. Міжнародний загальний діапазон змінного струму 100-250 В
5. Процес природного повітряного охолодження, захисту від вологи, теплопровідності та силікагелю
6. Дизайн глибокого затемнення
7. Кілька функцій захисту
8. Вихідний термінал швидкої напруги, безпечний і зручний
9. Обжимний дизайн, зручний і швидкий
10. Вибір струму 8 передач
11. Сертифікати TUV CE SAA ENEC
12.147,5*43*30 мм
Список моделей світлодіодного драйвера з постійним струмом 45 Вт 0-10 В CCT:
Регулювання постійного струму 0/1-10 В CCT
Серія | затемнення | Модель | Введення | потужність | PF | Вихідний струм | Вихідна напруга |
PE-N14ACA 3-15 Вт без мерехтіння |
ШІМ 10В 100 тис Потенціометр односторонній CCT односторонній затемнення ![]() |
PE-N14ACA42 | AC100-250V | 15 Вт | 0,88-0,96 PF THD <10% | 25-42В | 150/180/200/250/280/ 300/320/350 мА |
PE-N20ACA 8-20 Вт без мерехтіння |
ШІМ 10В 100 тис Потенціометр односторонній CCT односторонній затемнення ![]() |
PE-N20ACA42 | AC100-250V | 21 Вт | 0,88-0,96 PF THD <10% | 25-42В | 200/250/280/300/350/ 400/450/500 мА |
PE-N30ACA 15-30W без мерехтіння |
ШІМ 10В 100 тис Потенціометр односторонній CCT односторонній затемнення ![]() |
PE-N30ACA42 | AC100-250V | 29,4 Вт | 0,88-0,96 PF THD <10% | 25-42В | 350/400/450/500/550/ 600/650/700 мА |
PE-N45ACA 30-44W без мерехтіння |
ШІМ 10В 100 тис Потенціометр односторонній CCT односторонній затемнення ![]() |
PE-N45ACA42 | AC100-250V | 44,1 Вт | 0,88-0,96 PF THD <10% | 25-42В | 700/750/800/850/900/ 950/1000/1050 мА |
Застосування світлодіодного драйвера з постійним струмом 45 Вт 0-10 В CCT:
1.Led двоколірне джерело світла
2.Вілла інтелектуальне освітлення
3. Можна отримати доступ до бездротової інтелектуальної системи освітлення
4.Освітлення музею
Специфікація світлодіодного драйвера з постійним струмом 45 Вт 0-10 В CCT:
Модель | PE-N30ACA42 | PE-N45ACA42 | |
ВИХІД | Вихідна напруга | 25-42 В постійного струму | 25-42 В постійного струму |
Максимальна вихідна напруга | 42 В постійного струму | 42 В постійного струму | |
Вихідна напруга без навантаження | 53 В постійного струму | 53 В постійного струму | |
Вихідний струм | 350/400/450/500/550/600/650/700 мА | 700/750/800/850/900/950/1000/1050 мА | |
Вихідна потужність | 8,75 Вт ~ 29,4 Вт | 17,5 Вт ~ 44,1 Вт | |
Рівень стробоскопа | Без мерехтіння | ||
Діапазон затемнення | 0 ~ 100%, світлодіодне затемнення від 0,03% | ||
Частота затемнення ШІМ | >3600 Гц | ||
Поточна точність | ±3% | ||
Режим вимкнення | Активний сигнал, немає доступу до сигналу, вихідний максимальний встановлений струм | ||
ВХІД | Інтерфейс затемнення | 0-10V 1-10V 10vpwm 100k струм сигналу потенціометра < 0.1mA | |
Діапазон вхідної напруги | 100-250 В змінного струму | ||
Частота | 50/60 Гц | ||
Вхідний струм | <0,3 A змінного струму 110 В | <0,5 A змінного струму 110 В | |
Фактор потужності | PF>0,99/100 В | PF>0,99/100 В | |
THD | 230Vac@THD <10% (при повному навантаженні) | ||
Ефективність (тип.) |
87% | 88% | |
Пусковий струм (тип.) | холодний старт 20A@230Vac | холодний старт 20A@230Vac | |
Anti Surge | L-N: 2кВ | ||
Струм витоку | <0,25 мА/230 В змінного струму | ||
НАВКОЛИШНЄ СЕРЕДОВИЩЕ | Робоча температура | t: 45°C tc: 80°C | |
Робоча вологість | 20 ~ 95% RH, без конденсації | ||
Температура зберігання, вологість | -40~80°C°, 10~95% відносної вологості | ||
Темп.коефіц |
±0,03%/°C (0-50)°C | ||
вібрація | 10~500 Гц, 2G 12 хв./1 цикл, період 72 хв. кожен уздовж осей X, Y, Z. | ||
ЗАХИСТ | Захист від перегріву | Розумне регулювання або вимикання вихідного струму, якщо температура друкованої плати ≥110°C, автоматично відновлюється. | |
Захист від перевантаження | Вимкніть вихід, коли номінальна потужність ≥102%, автоматично відновлюється. | ||
Захист від короткого замикання | Автоматичне вимикання в разі короткого замикання, автоматичне відновлення. | ||
Захист без навантаження | вихідна постійна напруга. | ||
БЕЗПЕКА & EMC |
Витримує напругу | I/P-O/P: 3750 В змінного струму | |
Опір ізоляції | I/P-O/P: 100MΩ/500VDC/25°C/70%RH | ||
Стандарти безпеки | IEC/EN61347-1, IEC/EN61347-2-13 | ||
ЕМС випромінювання | EN55015, EN61000-3-2 клас C, IEC61000-3-3 | ||
ЕМС імунітет | EN61000-4-2,3,4,5,6,8,11, EN61547 | ||
Стандарт тестування стробоскопа | IEEE 1789 | ||
ІНШІ | Розмір | 160(130)×43×30 мм (Д×Ш×В) | |
Упаковка | поліетиленовий мішок | ||
Вага (GW) | 245г±10г | ||
Зауваження | Звичайні продукти керуються одним способом регулювання яскравості та одним способом регулювання колірної температури. Деякі інтелектуальні системи на ринку керуються двома способами регулювання яскравості для змішування кольорів. Потрібні спеціальні інструкції, і наша компанія має відповідні процедури Вимірювання параметрів здійснюється при вхідній напрузі 230 В змінного струму в середовищі 25 градусів Джерело живлення постійного струму, у стані без затемнення вихідний струм є максимальним встановленим значенням Напруга, підключена до лампи, має бути в межах зазначеного діапазону напруг джерела живлення У цьому продукті використовується процес теплопровідності силікагелю, щоб збалансувати внутрішню температуру та забезпечити безпеку та надійність продукту Тестова відстань сигнальної лінії: 1,5 квадрата екранованого дроту, 200 м з 20 джерелами живлення. Через фактор відстані відстань є буде подовжено, а кількість елементів керування буде зменшено |
Розмір:
Мітка:
Вибір світлодіодного струму:
DIP-перемикач для швидкого вибору 8 додаткових струмів (див. таблицю нижче).
Після налаштування струму за допомогою DIP-перемикача вимкніть, а потім увімкніть, щоб новий струм став ефективним.
наприклад Світлодіод 3,2 В/шт.: 9-24 В може живити 3-7 світлодіодів послідовно, 25-42 В може живити 7-12 світлодіодів, максимальна кількість світлодіодів послідовно залежить від фактичної напруги світлодіода.
Монтажна схема:
Використання керівництва:
Вхідний кінець виробу забезпечений притискною кришкою вхідної лінії з самоблокуючим затискачем. Використовуйте шлицеву викрутку, щоб рівномірно потягнути вгору та повільно нахилити її, щоб відкрити вхідний термінал, під’єднайте живу лінію змінного струму L та нульову лінію n, а потім під’єднайте вихідний термінал відповідно до ідентифікації продукту. Зверніть увагу на позитивний і негативний полюси Примітка
1. Використовуючи це джерело живлення, зверніть увагу на розрізнення вхідного та вихідного кінця. Будь ласка, підключіть правильно та вмикайте лише після перевірки Примітки
2. Спочатку підключіть навантаження до виходу постійного струму, переконайтеся, що це правильно, а потім увімкніть джерело живлення; У режимі постійного струму, якщо увімкнено розімкнуте коло, будь ласка, вимкніть джерело живлення та підключіть світлодіод після вивільнення електричної енергії, збереженої на кінці виходу, інакше світлодіод може згоріти. Примітка
3. Цей драйвер живлення використовується лише для світлодіодних ламп. Діапазон вхідної напруги виробу становить 100-265 В змінного струму. Коли він використовується в межах зазначеного діапазону вихідної напруги та струму, температура навколишнього середовища становить від -20 до +45 ℃, а поверхню не можна покривати теплоізоляційною ватою та іншими предметами, які блокують розсіювання тепла виробу. За умов навколишнього середовища, що відповідає умовам експлуатації виробу, на цей виріб надається п’ятирічна безкоштовна гарантія.
Рішення типових проблем під час використання:
1. Виріб не працює при включенні:
Перевірте, чи правильно під’єднано напірний дріт, знову натисніть на клему напірного дроту,
Чи правильні позитивні та негативні полюси світлодіодної лампи,
Чи неправильно підключені вхід і вихід.
Перевірте, чи не замикається сигнальний провід (чи можна ввімкнути сигнальну лампу при відключенні)
2. Увімкніть лампу-спалах: 1. Якщо лампа блимає, перевірте, чи напруга світлодіодної лампи знаходиться в межах діапазону напруги джерела живлення.
3. Немає температури змішування кольорів або регулювання яскравості:
Будь ласка, перевірте, чи сигнальна лінія підключена чи закорочена.
Можна регулювати лише яскравість, а не температуру змішування кольорів. Будь ласка, перевірте, чи є система двосторонньою, яка регулює яскравість, температуру та колір одночасно
4. Оскільки джерело живлення контролюється номером лінії низької напруги, екрановані сигнальні лінії повинні використовуватися якомога більше під час фактичного використання для забезпечення контрольної кількості та відстані
Різниця між 0-10 В і 1-10 В:
1. Коли диммер 0 / 10 В налаштовано на максимум 10 В, вихідний струм досягне 100% вихідної потужності, а яскравість досягне 100%. Коли димер 0-10 В налаштовано на 0 В, струм буде мінімальним, і світло буде вимкнено; Коли затемнення 1-10 В встановлено на 1 В, струм є мінімальним і світло вимкнено.
2. Різниця між затемненням 0-10 В і 1-10 В: різна напруга запуску та закриття, 0-10 В увімкнено при 0,7 В, (мінімальна яскравість) 1-10 В увімкнено при 1,2 В (мінімальна яскравість).
3. Цифровий драйвер затемнення 0-10 В і 1-10 В затемнення автоматична ідентифікація два режими затемнення.
4.Та сама сигнальна схема контролює світло і темряву одночасно.
5.Діммер (система затемнення) ділиться на сигнали затемнення 0-10В і 1-10В.
6. Сумісність із затемненням пов’язана з відстанню керування сигнальною лінією та кількістю джерел живлення керування. Якщо число занадто велике або сигнальна лінія занадто довга, виникнуть такі проблеми, як неможливо відрегулювати нижче або неможливо відрегулювати.
