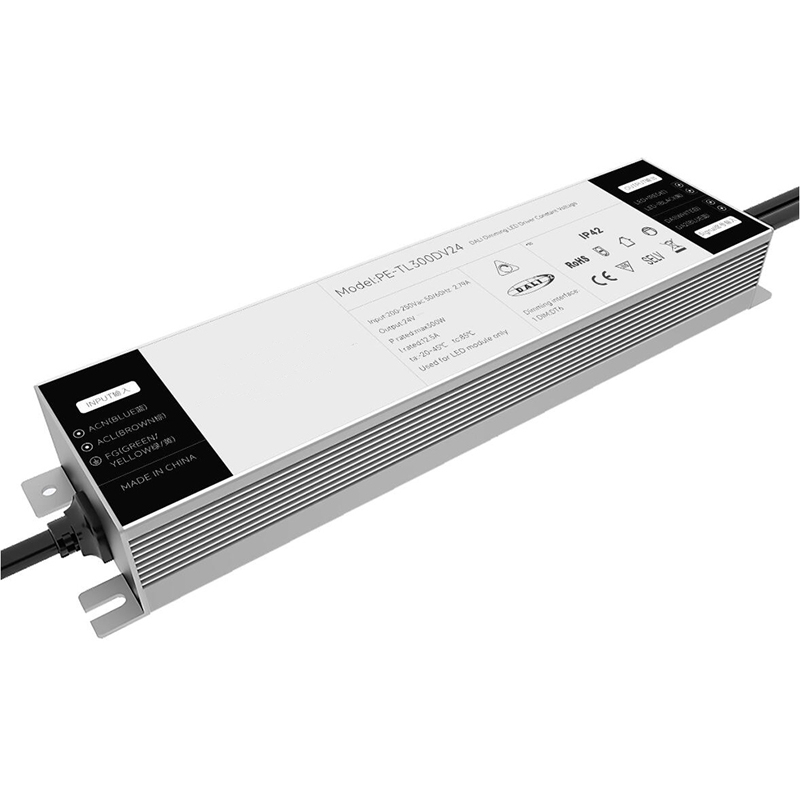

Світлодіодний драйвер DALI з постійною напругою 250 Вт

Світлодіодний драйвер DALI із постійною напругою 250 Вт — це тип світлодіодного драйвера, спеціально розробленого для роботи з системами світлодіодного освітлення, які потребують джерела живлення постійної напруги. Він сумісний із протоколом керування DALI (цифровий адресований інтерфейс освітлення), який дозволяє цифрове керування та затемнення світлодіодних ламп.

Надіслати запит

PE-TL250DV використовує спеціальний процес зварювання алюмінієвої оболонки, алюмінієву оболонку та внутрішню теплопровідність силікагелю, більш стабільне використання, уся сировина є брендами першої лінії, а імпортна стружка перевищує. Конструкція глибокого затемнення відповідає системі інтелектуального затемнення різних брендів на ринку. Антистрибок напруги 2 кВ, плавне затемнення, відсутність стробоскопії, низький рівень шуму в процесі затемнення.

особливості:

1. Стандартний інтерфейс Dali відповідає стандартам Dali 144

2. Сертифікація Dali2, член Dali

3. Цифрове керування, вихід без мерехтіння

4. Міжнародний загальний діапазон змінного струму 100-250 В

5. Природне повітряне охолодження, вологостійкість, теплопровідність, процес розсіювання тепла силікагелем

6. Власно розроблена крива затемнення глибини

7. Кілька функцій захисту

8. Спеціальний процес зварювання алюмінію, дизайн ультрамалого об'єму

9. Відповідає стандарту ERP, а енергоспоживання в режимі очікування становить менше 0,5 Вт

10. Розмір: 265 *63*35 мм

Список моделей:

Світлодіодний драйвер DALI з постійною напругою 250 Вт

Серія	Тип затемнення	Модель	Введення	потужність	PF	Вихідна напруга	Вихідний струм
PE-IL60DV 60 Вт	DALI	PE-IL60DV24	AC100V-250V	60 Вт	0,96 PF THD <10%	24В	2,5 А
		PE-IL60DV12				12В	5А
PE-IL100DV 100 Вт	DALI	PE-IL100DV24	AC100V-250V	100 Вт	0,96 PF THD <10%	24В	4.17A
		PE-IL100DV12				12В	8.3A
PE-IL150DV 150 Вт	DALI	PE-IL150DV24	AC100V-250V	150 Вт	0,96 PF THD <10%	24В	6.25A
		PE-IL150DV12				12В	10А
PE-TL250DV 250 Вт	DALI	PE-TL250DV12	AC100V-250V	250 Вт	0,96 PF THD <10%	24В	10.41A
		PE-TL250DV24				12В	20,83А
PE-TL300DV 250 Вт	DALI	PE-TL300DV12	AC100V-250V	300 Вт	0,96 PF THD <10%	24В	12,5А
		PE-TL350DV24				12В	25А

застосування:

1. світлодіодні стрічки

2.Вілла інтелектуальне освітлення

3. Його можна підключити до інтелектуальної системи освітлення DALI

4.Освітлення музею

Специфікація:

Модель		PE-TL250DV24	PE-TL250DV12
ВИХІД	Вихідна напруга	24 В постійного струму	12 В постійного струму
	Максимальна вихідна напруга	10.4A	20,8А
	Вихідна напруга без навантаження	24 В постійного струму	12 В постійного струму
	Діапазон потужності навантаження	0-10,4А	0-20,8А
	Вихідна потужність	0-250 Вт	0-250 Вт
	Рівень стробоскопа	Без мерехтіння
	Діапазон затемнення	0~100%, можливий початок світлодіода з 0,03%.
	Частота затемнення ШІМ	>3600 Гц
	Поточна точність	±3%
	Режим вимкнення	функція пам'яті при вимкненні живлення
ВХІД	Інтерфейс затемнення	DALI (IEC62386) Струм керування сигналом < 2 мА
	Діапазон вхідної напруги	100-250 В змінного струму
	Частота	50/60 Гц
	Вхідний струм	<1,7 А змінного струму 100 В
	Фактор потужності	PF>0,98/100 В змінного струму (при повному навантаженні)
	THD	230Vac@THD <8% (при повному навантаженні)
	Ефективність (тип.)	89%	88%
	Живлення в режимі очікування	0,4 Вт
	Пусковий струм (тип.)	холодний старт 48A@230Vac
	Anti Surge	L-N: 2кВ
	Струм витоку	<0,25 мА/230 В змінного струму
НАВКОЛИШНЄ СЕРЕДОВИЩЕ	Робоча температура	t: 45°C tc: 80°C
	Робоча вологість	20 ~ 95% RH, без конденсації
	Температура зберігання, вологість	-40~80°C, 10~95% відносної вологості
	Темп.коефіц	±0,03%/°C (0-50)°C
	вібрація	10~500 Гц, 2G 12 хв./1 цикл, період 72 хв. кожен уздовж осей X, Y, Z.
ЗАХИСТ	Захист від перегріву	Розумне регулювання або вимикання вихідного струму, якщо температура друкованої плати ≥110°C, автоматично відновлюється.
	Захист від перевантаження	Вимкніть вихід, коли номінальна потужність ≥102%, автоматично відновлюється.
	Захист від короткого замикання	Автоматичне вимикання в разі короткого замикання, автоматичне відновлення.
	Захист без навантаження	вихідна постійна напруга.
БЕЗПЕКА & EMC	Витримує напругу	I/P-O/P: 3750 В змінного струму
	Опір ізоляції	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарти безпеки	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС випромінювання	EN55015, EN61000-3-2 клас C, IEC61000-3-3
	ЕМС імунітет	EN61000-4-2,3,4,5,6,8,11, EN61547
	Стандарт тестування стробоскопа	IEEE 1789
ІНШІ	Розмір	2656335 мм (Д×Ш×В)
	Упаковка	Коробка
	Вага (GW)	604г±10г

Розмір:

Мітка:

Монтажна схема:

Аномальні стани та відповідні методи лікування:

Цифровий адресний інтерфейс освітлення (DALI)

Підлеглий пристрій DALI надсилатиме запити даних лише головного пристрою, тобто прийматиме режим відповіді на команди

У одній мережі DALI є не більше 64 підлеглих пристроїв, кожен пристрій має окрему адресу (коротку адресу). Пристрій підпорядкування також може бути призначений певній групі, а підлеглий пристрій може належати до іншої групи, пристрій підпорядкування може існувати до 16 груп одночасно, кожна одиниця може встановити 16 сценаріїв.

Основні особливості протоколу DALI

1) Асинхронний послідовний зв'язок.

2) Швидкість передачі даних 1200 бод із використанням формату кодування Manchester.

3) Дві брехні диференціальний сигнал.

4) Високий рівень, коли диференціальна напруга перевищує 9,5 В.

5) Низький рівень, коли диференціальна напруга менше 6,5 В.

6) Головний пристрій контролює процес зв'язку.

7) Одна шина DALI може підключитися до 64 підлеглих пристроїв.

8) Кожна підлегла одиниця може бути індивідуально адресована.

Електричні специфікації DALI

У стані очікування, від методу блоку машини для керування шиною:

1) Висока вихідна потужність у звичайний час, не втручається в сигнал утримання.
