Зарядний пристрій OBC на 22 кВт

STARWELL один із китайських виробників зарядного пристрою OBC потужністю 22 кВт, який пропонує відмінну якість за конкурентоспроможною ціною

Надіслати запит

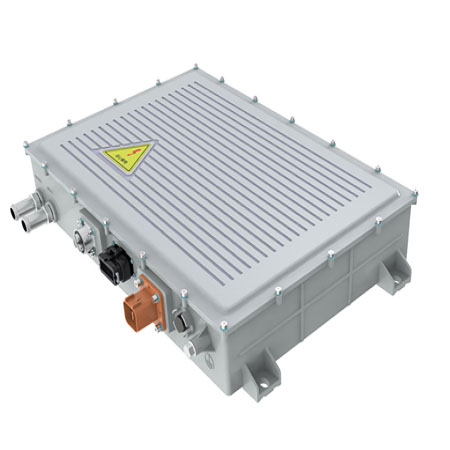

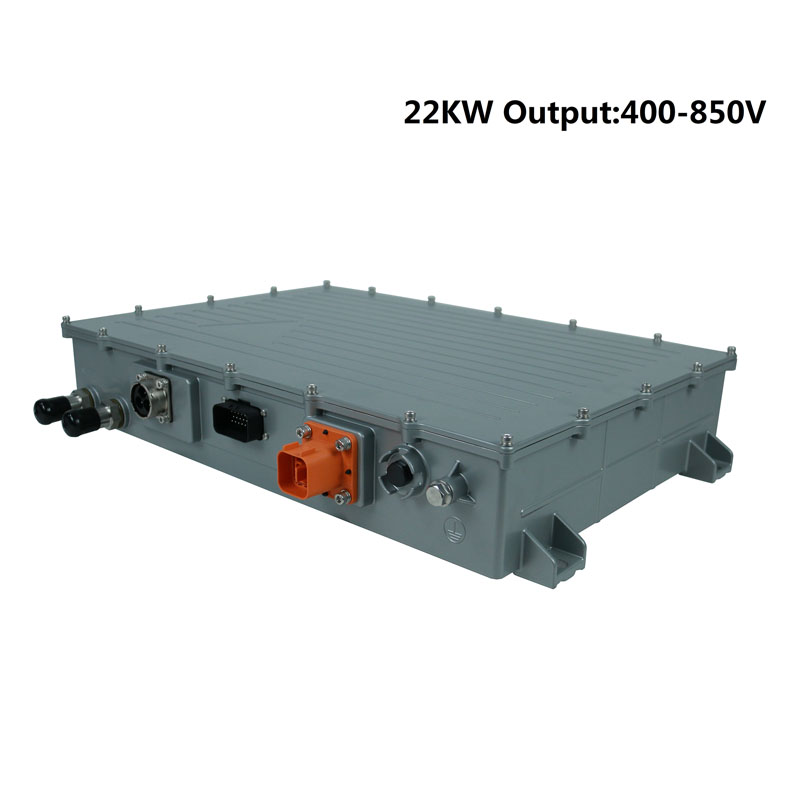

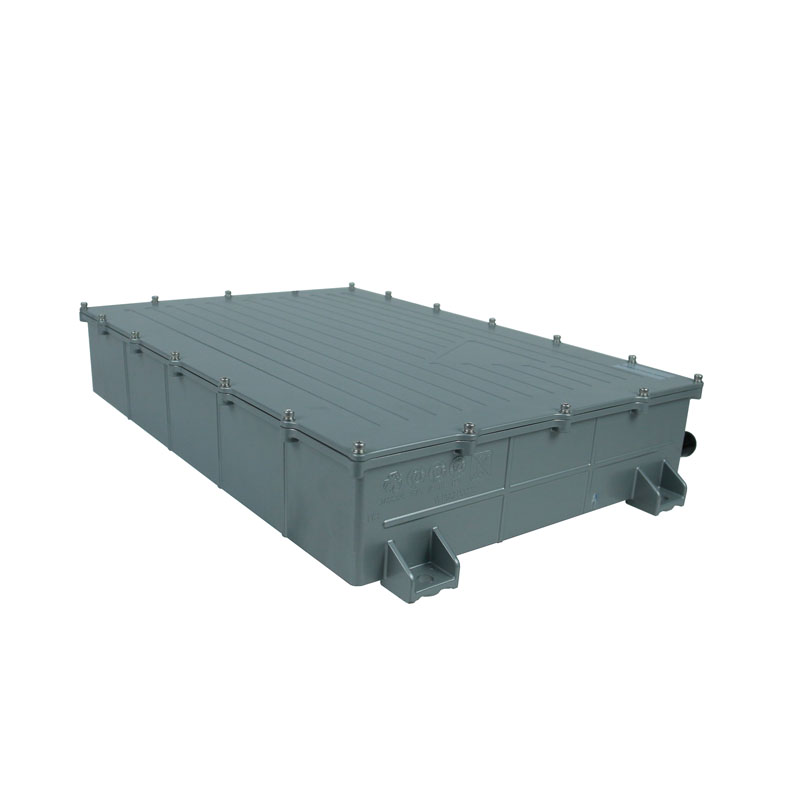

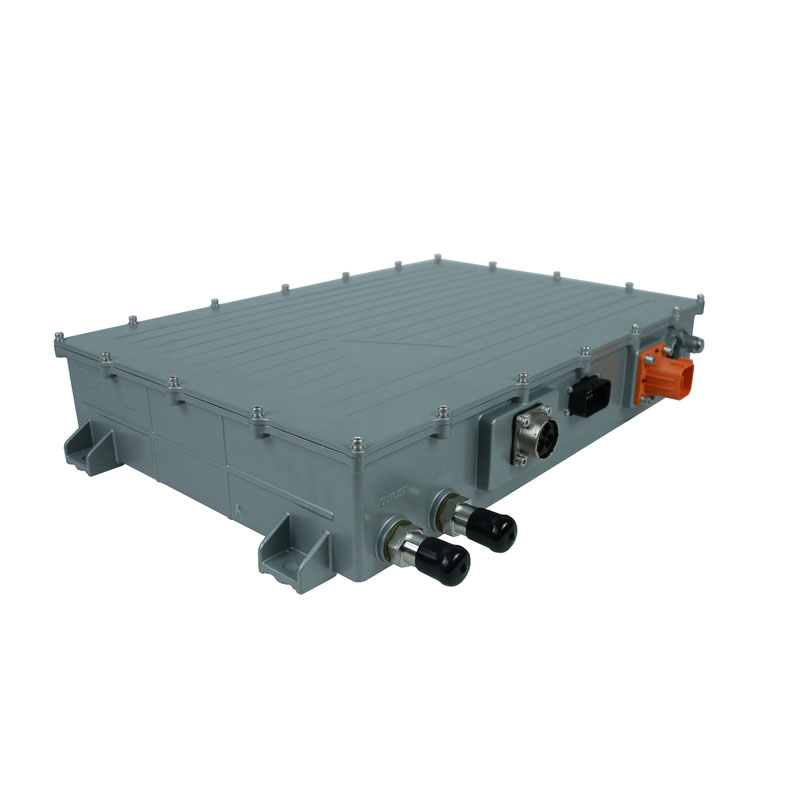

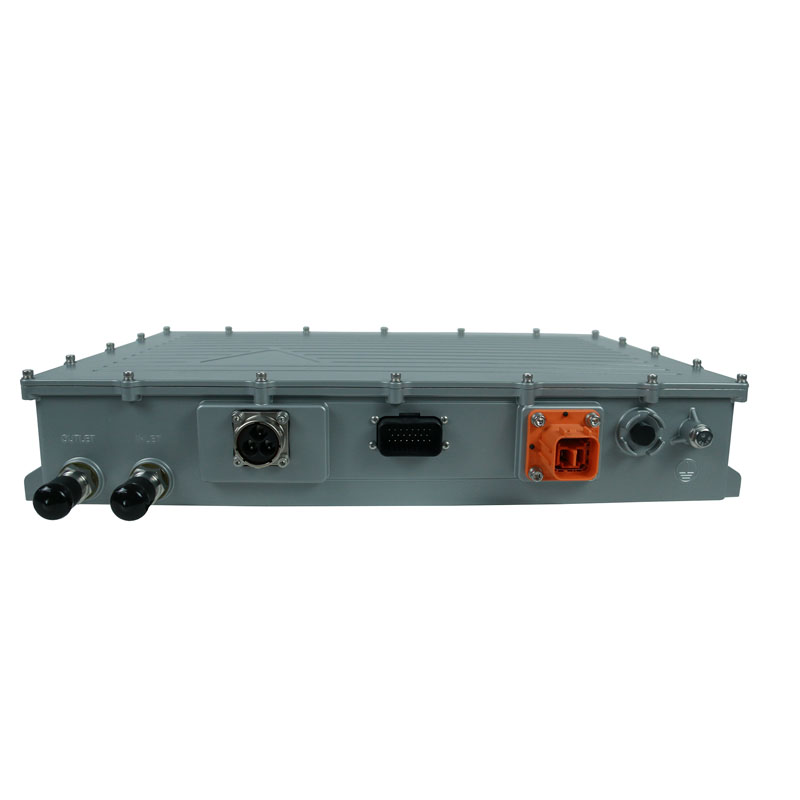

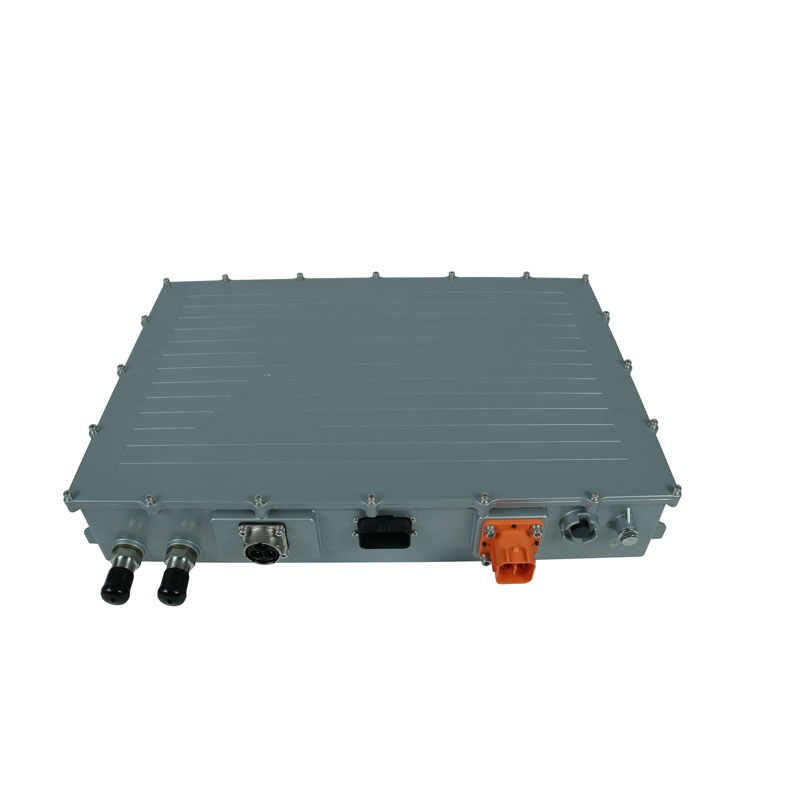

Бортовий зарядний пристрій серії SW-AS22000 OBC (бортовий зарядний пристрій) спеціально розроблений для потужніших зарядних пристроїв, таких як автобуси та комерційні вантажівки. Він має трифазний вхід змінного струму та широкий діапазон вихідної напруги від 400 до 850 В постійного струму. OBC розроблений таким чином, щоб витримувати суворі навколишні умови, включаючи вібрацію, термічні удари та екстремальні діапазони температур.

Однією з визначних особливостей серії SW-AS22000 є система рідинного охолодження, яка допомагає ефективно розсіювати тепло та забезпечує оптимальну продуктивність. OBC також поставляється з корпусом IP67, що забезпечує захист від проникнення пилу та води.

OBC можна програмувати завдяки вбудованому незалежному блоку керування. Ця гнучкість дозволяє налаштовувати зарядний пристрій відповідно до індивідуальних вимог клієнта. Крім того, серія SW-AS22000 має чудову адаптивність до кількох мереж, що робить її сумісною з міжнародними стандартами, такими як SAE J1772 та EN61851.

Зарядний пристрій OBC потужністю 22 кВт використовує керовані процесором алгоритми заряджання, які оптимізують ефективність заряджання та сприяють подовженню терміну служби як зарядного пристрою, так і високовольтної (HV) батареї. Ці алгоритми забезпечують адаптацію процесу заряджання до конкретних характеристик батареї, що заряджається, максимізуючи її продуктивність і довговічність.

Що стосується діапазону застосування, серія PCHG-AS22000 виробництва STARWELL підтримує різні типи батарей. Це включає свинцево-кислотні акумулятори, літій-іонні акумулятори, потрійні літій-іонні акумулятори та літій-залізо-фосфатні акумулятори. Зарядний пристрій OBC на 22 кВт спеціально розроблено для ефективної та безпечної зарядки акумуляторів цих типів.

Крім того, серія SW-AS22000 підтримує зв'язок через протокол CAN BUS, що дозволяє інтегрувати його з іншими системами автомобіля для покращених можливостей контролю та моніторингу.

Основна особливість

★Відповідність трифазному входу змінного струму.

★Відповідність SAE J1772 і EN61851.

★Компактна та легка конструкція.

★Постійна потужність і постійний струм здатні заряджати.

★Стійкість до вібрації та IP67 для бортового використання.

★Програмне забезпечення можна оновлювати через шину CAN.

★Захист від петлі блокування високої напруги (HVIL).

★ Точна та ефективна потужність заряджання.

Функція та особливість:

Тип	Бортовий зарядний пристрій на 22 кВт
Модель	SW-AS22000
Оцінка вихідної напруги	700В
Режим зарядки	Режим відповіді (можна спілкуватися)

Вхід змінного струму	3-фазний	одиниця
Діапазон вхідної напруги	152–465	V
Діапазон вхідних частот	47 – 63	Гц
КНІ змінного струму	< 5	%
Коефіцієнт потужності	> 0,99
Ефективність	> 94 @ від 50% до максимального навантаження	%
Макс. вхідний струм (eff)	64	A
Максимальна вхідна потужність	22	кВА
СПИСОК струму	< 40 при 380 В змінного струму	A

Вихід постійного струму		одиниця
Програмований діапазон напруги	400 – 850	Vdc
Хв. Діапазон постійної потужності напруги	700	Vdc
Точність напруги зарядки	≤1	%
Точність зарядного струму	≤5	%
Амплітуда пульсацій зарядного струму	≤1	%
Макс. вихідна потужність	11	кВт
Макс. зарядний струм	18	Adc
Час відгуку виходу	≤5	S
Попередня зарядка	внутрішній

Функція зарядки
Функція зарядки	Зарядка по зв'язку BMS
Комунікаційна функція	Управління шиною CAN
Протокол зв'язку (до BMS)	За SAE J1939/визначено замовником
Швидкість передачі даних CAN	250/500 кбіт/с, без кінцевого резистора.
Контроль заряду змінного струму	Відповідає стандартам SAE J1772 і EN 61851 Коли SAE J1772 увімкнено, зарядний пристрій повністю сумісний із SAE J1772 Електростанція (сумісна з EVSE SAE J1772, рівень 1 і 2). Коли EN 61851 увімкнено, зарядний пристрій повністю сумісний із EN 61851 Електростанція.
Прокидайся	Сигнал 12 В Жорсткий пробудження Команда пробудження BMS Пробудження сигналу CP, CC
