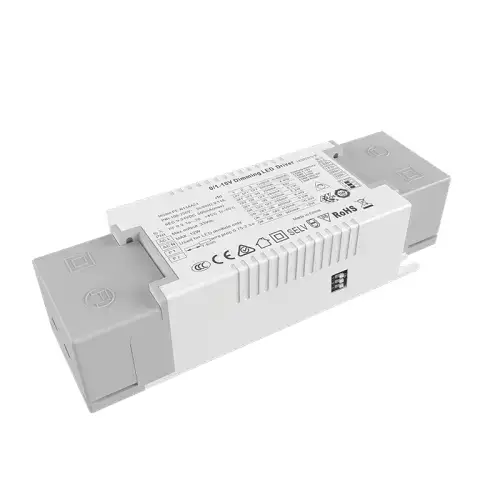

10 Вт постійного струму 0/1-10 В CCT світлодіодний драйвер з регулюванням яскравості

Високоякісний світлодіодний драйвер фабрики Starwell 10 Вт постійного струму 0/1-10 В CCT із регулюванням світлодіодів має двоканальне керування сигналом, один канал 0/1-10 В для керування яскравістю, інший канал 0/1-10 В для керування колірною температурою, ЦП керує кривою затемнення та змішаним керуванням частотою.

Надіслати запит

Як професійний виробник Starwell хотів би надати вам високоякісний світлодіодний драйвер із постійним струмом 10 Вт 0/1–10 В CCT з регулюванням яскравості. Щоб досягти візуального сприйняття яскравості, використовуються сировинні матеріали першокласних брендів, імпортований чіп із надглибоким затемненням, що відповідає різноманітним інтелектуальним системам затемнення на ринку. Точний контроль колірної температури, надмалий дизайн (якщо система є змішаним режимом колірної температури з двома каналами регулювання яскравості одночасно, їй потрібно налаштувати програму).

Специфікація

Модель		PE-FN10ACA42	PE-FN20ACA42
ВИХІД	Вихідна напруга	9-42 В постійного струму 9-41 В постійного струму 9-37 В постійного струму 9-33 В постійного струму 9-28 В постійного струму	9-42 В постійного струму
	Максимальна вихідна напруга	42 В постійного струму	42 В постійного струму
	Вихідна напруга без навантаження	45 В постійного струму	45 В постійного струму
	Вихідний струм	120/180/200/240/270/300/350 мА	200/250/280/300/350/400/450/500 мА
	Вихідна потужність	1,5 Вт ~ 9,8 Вт	2 Вт ~ 21 Вт
	Рівень стробоскопа	Без мерехтіння
	Діапазон затемнення	0~100%, можливий початок світлодіода з 0,03%.
	Частота затемнення ШІМ	>3600 Гц
	Поточна точність	±5%
	Режим вимкнення	Немає вихідного сигналу максимальної яскравості
ВХІД	Інтерфейс затемнення	0-10 В 1-10 В струм інтерфейсу сигналу <2 мА
	Діапазон вхідної напруги	200-250 В змінного струму
	Частота	50/60 Гц
	Вхідний струм	<0,045 A змінного струму 230 В	<0,055 A змінного струму 230 В
	Фактор потужності	PF>0,94/230 В змінного струму (при повному навантаженні)	PF>0,95/230 В змінного струму (при повному навантаженні)
	THD	230Vac@THD <14% (при повному навантаженні)
	Ефективність (тип.)	81%	86%
	Пусковий струм (тип.)	холодний старт 25A@230Vac
	Anti Surge	L-N: 1,8 кВ
	Струм витоку	<0,25 мА/230 В змінного струму
СЕРЕДОВИЩЕ	Робоча температура	t: 45°C tc: 80°C
	Робоча вологість	20 ~ 95% RH, без конденсації
	Температура зберігання, вологість	-40 ~ 80°C, 10~95% відносної вологості
	Темп.коефіц	±0,03%/°C (0-50)°C
	вібрація	10~500 Гц, 2G 12 хв./1 цикл, період 72 хв. кожен уздовж осей X, Y, Z.
ЗАХИСТ	Захист від перегріву	Розумне регулювання або вимикання вихідного струму, якщо температура друкованої плати ≥110°C, автоматично відновлюється.
	Захист від перевантаження	Вимкніть вихід, коли номінальна потужність ≥102%, автоматично відновлюється.
	Захист від короткого замикання	Автоматичне відключення в разі короткого замикання, автоматичне відновлення.
	Захист без навантаження	вихідна постійна напруга.
БЕЗПЕКА & EMC	Витримує напругу	I/P-O/P: 3750 В змінного струму
	Опір ізоляції	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	Стандарти безпеки	IEC/EN61347-1, IEC/EN61347-2-13
	ЕМС випромінювання	/
	ЕМС імунітет	/
	Стандарт тестування стробоскопа	IEEE 1789
ІНШІ	Розмір	130×37×22,6 мм (Д×Ш×В)
	Упаковка	поліетиленовий мішок
	Вага (GW)	85г±10г

Фатури:

1.інтеграція кількох інтерфейсів затемнення та підбору кольорів 2.0/1-10v регулювання яскравості, температура підбору кольорів

3. цифровий контрольний вихід без стробоскопічного

4. Діапазон змінного струму 200-250 В

5. природне повітряне охолодження, вологостійкий, теплопровідний силіконовий процес розсіювання тепла

6. дизайн глибокого затемнення

7. численні функції захисту

8. обжимний дизайн, зручний і швидкий

застосування:

1. Світлодіодне двоколірне джерело світла

2. інтелектуальне освітлення вілли

3. можна отримати доступ до бездротової інтелектуальної системи освітлення

4. музейне освітлення

5. високоякісне комерційне освітлення

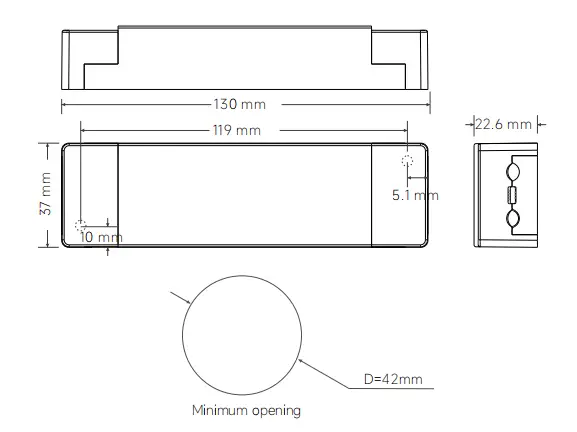

Розміри:

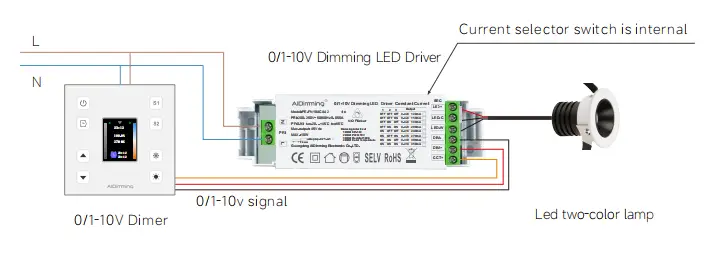

Електропроводка:

1. Проводка вхідної клеми: підходить для дроту діаметром 22awg-14awg (0,5 мм2 – 1,5 мм2), для зняття зачистки потрібна жерсть 9-10 мм

2. Проводка вихідного клему: підходить для дроту діаметром 22awg-12awg (0,5 мм2 – 1,5 мм2), для зачистки потрібно 6-7 мм жерсті

3. Підключення вихідної клеми: позитивний полюс вихідного світлодіода є загальною клемою, а трипровідний світлодіод може

підключити до одного з позитивних полюсів.

Інструкція із застосування:

Якщо не вказано інше, усі специфікації та параметри вимірюються при вхідній напрузі 230 В змінного струму, номінальному навантаженні та температурі навколишнього середовища 25 ℃

Температура

Цей продукт має ковпачок пресової лінії на вході з самоблокуючим затискачем, його можна відкрити за допомогою викрутки, а потім ви

побачите вхідний термінал, з’єднаний з лінією змінного струму L і нульовим вапном N, вихідний термінал підключіть відповідно до

етикетці продукту, зверніть увагу на позитивний і негативний полюси.

**1: будь ласка, зверніть увагу на різницю між входом і виходом, підключіть правильно, а потім увімкніть

**2: спочатку підключіть навантаження до виходу постійного струму, після перевірки відкрийте драйвер; в режимі постійного струму, якщо потужність

увімкнуто при розімкнутому ланцюзі, будь ласка, вимкніть драйвер і не зможете підключити світлодіод, доки електрична енергія не накопичиться на виході

відпустіть, інакше це може пошкодити світлодіод;

**3. Цей тип драйвера обмежено використанням світлодіодних ламп, діапазон вхідної напруги AC200-250 В, теплоізоляція

бавовна та інші предмети, які перешкоджають розсіюванню тепла виробу, що відповідає виробу за вказаними

вихідна напруга, діапазон струму, температура середовища використання -20-45 градусів, а поверхня не може покрити

умов навколишнього середовища на цей продукт надається 5 років безкоштовної гарантії.

1. світлодіодна лампа не світиться після першого підключення драйвера затемнення, вимкніть вхід змінного струму та перевірте

наступним чином:

1) чи поганий контакт на виході постійного струму;

2) чи змінена полярність виходу постійного струму, чи світлодіодна плата зварена проти;

3) чи є вхід змінного струму поганим контактом, перевірте після усунення цих несправностей;

2. пристрій має хороше з’єднання, світлодіодні лампи, але світлодіод мерехтить, будь ласка, вимкніть вхід змінного струму та перевірте наступне:

1).незалежно від того, чи збігаються параметри та фактичні параметри.

2). Будь ласка, своєчасно зв'яжіться з нами, якщо у вас виникнуть запитання щодо використання, ми зробимо все можливе, щоб вирішити проблеми разом з вами.

Різниця між 0-10 В і 1-10 В:

1. Коли диммер 0/10 В налаштовано на максимум 10 В, вихідний струм досягне 100% вихідної потужності, а яскравість досягне 100%. Коли димер 0-10 В налаштовано на 0 В, струм буде

мінімум, і світло вимкнеться; Коли затемнення 1-10 В налаштовано на 1 В, струм є мінімальним і світло вимкнено.

2. Різниця між затемненням 0-10 В і 1-10 В: різна напруга запуску та закриття, 0-10 В увімкнено при 0,7 В,

(мінімальна яскравість) 1-10 В увімкнено при 1,2 В (мінімальна яскравість).

3. Драйвер цифрового затемнення 0-10 В і 1-10 В затемнення автоматична ідентифікація два режими затемнення.

4. Та сама схема сигналу керує світлом і темрявою одночасно.

5. Діммер (система затемнення) поділяється на сигнали димування 0-10 В і 1-10 В.

6. Сумісність затемнення пов’язана з відстанню керування сигнальною лінією та кількістю джерел живлення керування.

Якщо число занадто велике або лінія сигналу занадто довга, виникнуть такі проблеми, як неможливість регулювання нижче або неможливості налаштування вимкнення.
